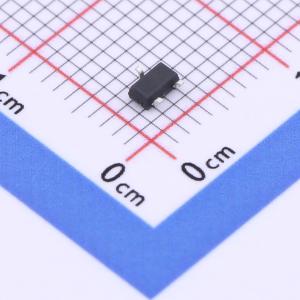

温馨提醒：图片仅供参考，商品以实物为准
KYL3407
1个P沟道 耐压:30V 电流:3.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 60mΩ (45mΩ典型值)，VGS = -10V。 RDS(ON) ≤ 100mΩ (70mΩ典型值)，VGS = -4.5V。应用：负载开关。 DC/DC转换器
- 品牌名称
- KY(韩景元)
- 商品型号
- KYL3407
- 商品编号
- C3029297
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.8A | |
| 导通电阻(RDS(on)) | 60mΩ@10V | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V@250uA | |
| 栅极电荷量(Qg) | 13.2nC | |
| 输入电容(Ciss) | 619pF@15V | |
| 反向传输电容(Crss) | 65pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 在VGS = 4.5V时，RDS(ON) ≤ 0.38 Ω（典型值0.25 Ω）
- 在VGS = 2.5V时，RDS(ON) ≤ 0.45 Ω（典型值0.35 Ω）
- 在VGS = 1.8V时，RDS(ON) ≤ 0.8 Ω（典型值0.4 Ω）
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
