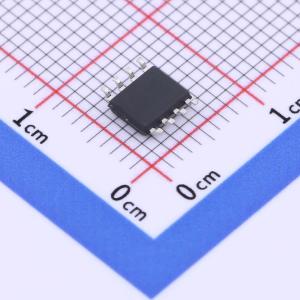

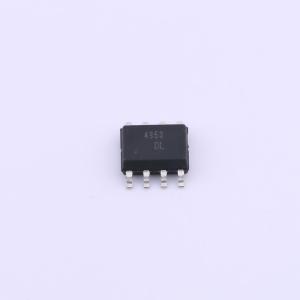

温馨提醒：图片仅供参考，商品以实物为准
KY4953
1个P沟道 耐压:30V 电流:5.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 55mΩ（典型值43mΩ），VGS = -10V。 RDS(ON) ≤ 90mΩ（典型值55mΩ），VGS = -4.5V。应用：PWM应用。 负载开关
- 品牌名称
- KY(韩景元)
- 商品型号
- KY4953
- 商品编号
- C3029301
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.1A | |
| 导通电阻(RDS(on)) | 90mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V@250uA | |
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 520pF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 在VGS = 10V时，RDS(ON) ≤ 100 mΩ（典型值83mΩ）
- 在VGS = 4.5V时，RDS(ON) ≤ 120 mΩ（典型值91 mΩ）
应用领域
- 电池开关
- DC/DC转换器
