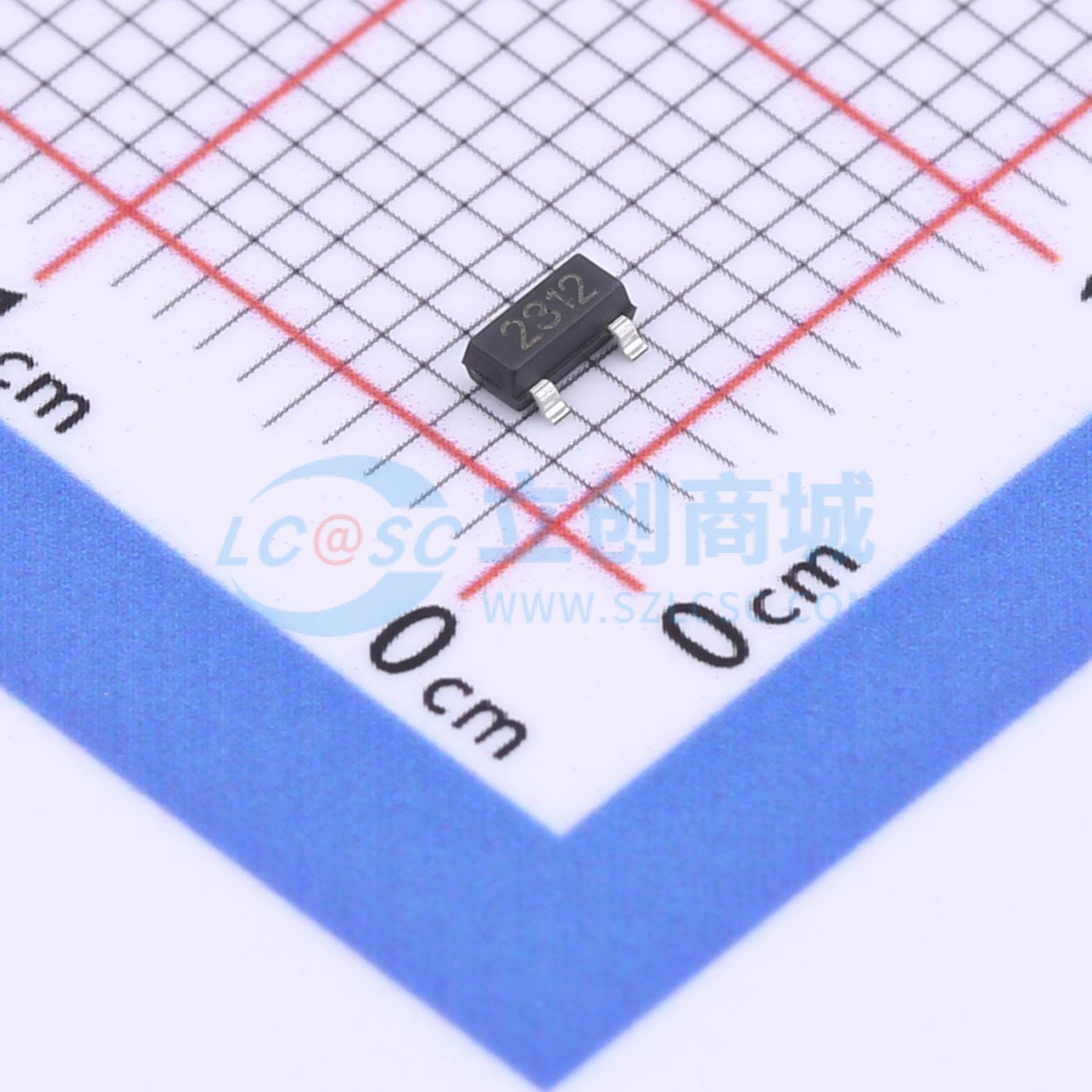

温馨提醒：图片仅供参考，商品以实物为准
KY2312
1个N沟道 耐压:20V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 21mΩ (16mΩ 典型值) @VGS = 4.5V。 RDS(ON) ≤ 30mΩ (20mΩ 典型值) @VGS = 2.5V。应用：电池保护。 负载开关
- 品牌名称
- KY(韩景元)
- 商品型号
- KY2312
- 商品编号
- C3029280
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 30mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 900mV@250uA | |
| 输入电容(Ciss) | 865pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 105pF |
商品特性
- 在VGS = 4.5V时，RDS(ON) ≤ 24 mΩ（典型值21.6mΩ）
- 在VGS = 2.5V时，RDS(ON) ≤ 37 mΩ（典型值27mΩ）
应用领域
- PWM应用
- 负载开关
- 电源管理
