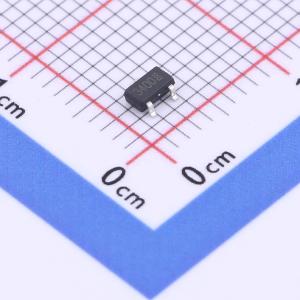

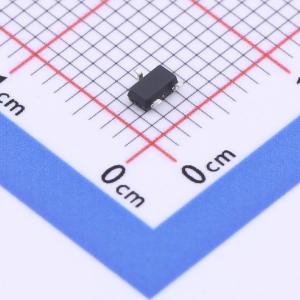

温馨提醒：图片仅供参考，商品以实物为准
KYL3400
1个N沟道 耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：RDS(ON) ≤ 26mΩ (19mΩ 典型值) @VGS = 10V。 RDS(ON) ≤ 32mΩ (23mΩ 典型值) @VGS = 4.5V。 RDS(ON) ≤ 50mΩ (30mΩ 典型值) @VGS = 2.5V。应用：负载开关。 PWM 应用
- 品牌名称
- KY(韩景元)
- 商品型号
- KYL3400
- 商品编号
- C3029289
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 50mΩ@2.5V | |
| 耗散功率(Pd) | 1.36W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 栅极电荷量(Qg) | 4.8nC | |
| 输入电容(Ciss) | 535pF | |
| 反向传输电容(Crss) | 36pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 在VGS=10 V时,RDS(ON) \leq 26 m Ω(典型值为19 m Ω)
- 在VGS=4.5 V时,RDS(ON) \leq 32 m Ω(典型值为23 m Ω)
- 在VGS=2.5 V时,RDS(ON) \leq 50 m Ω(典型值为30 m Ω)
应用领域
- 负载开关
- PWM应用
- 电源管理
