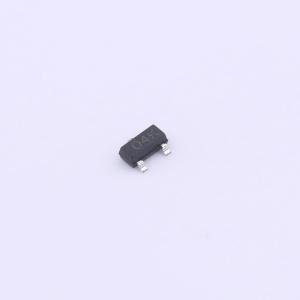

温馨提醒：图片仅供参考，商品以实物为准
KY2004K
1个P沟道 耐压:20V 电流:0.66A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 520 mΩ (380mΩ 典型值) @VGS=-4.5V。 RDS(ON) ≤ 700 mΩ (480mΩ 典型值) @VGS=-2.5V。 RDS(ON) ≤ 1000 mΩ (600mΩ 典型值) @VGS=-1.8V。应用：负载/电源开关。 接口，逻辑开关
- 品牌名称
- KY(韩景元)
- 商品型号
- KY2004K
- 商品编号
- C3029284
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 660mA | |
| 导通电阻(RDS(on)) | 1Ω@1.8V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 输入电容(Ciss) | 113pF@16V | |
| 反向传输电容(Crss) | 9pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 在VGS = -10V时，RDS(ON) ≤ 14 mΩ（典型值为10 mΩ）
- 在VGS = -4.5V时，RDS(ON) ≤ 20 mΩ（典型值为14 mΩ）
应用领域
- PWM应用-负载开关
