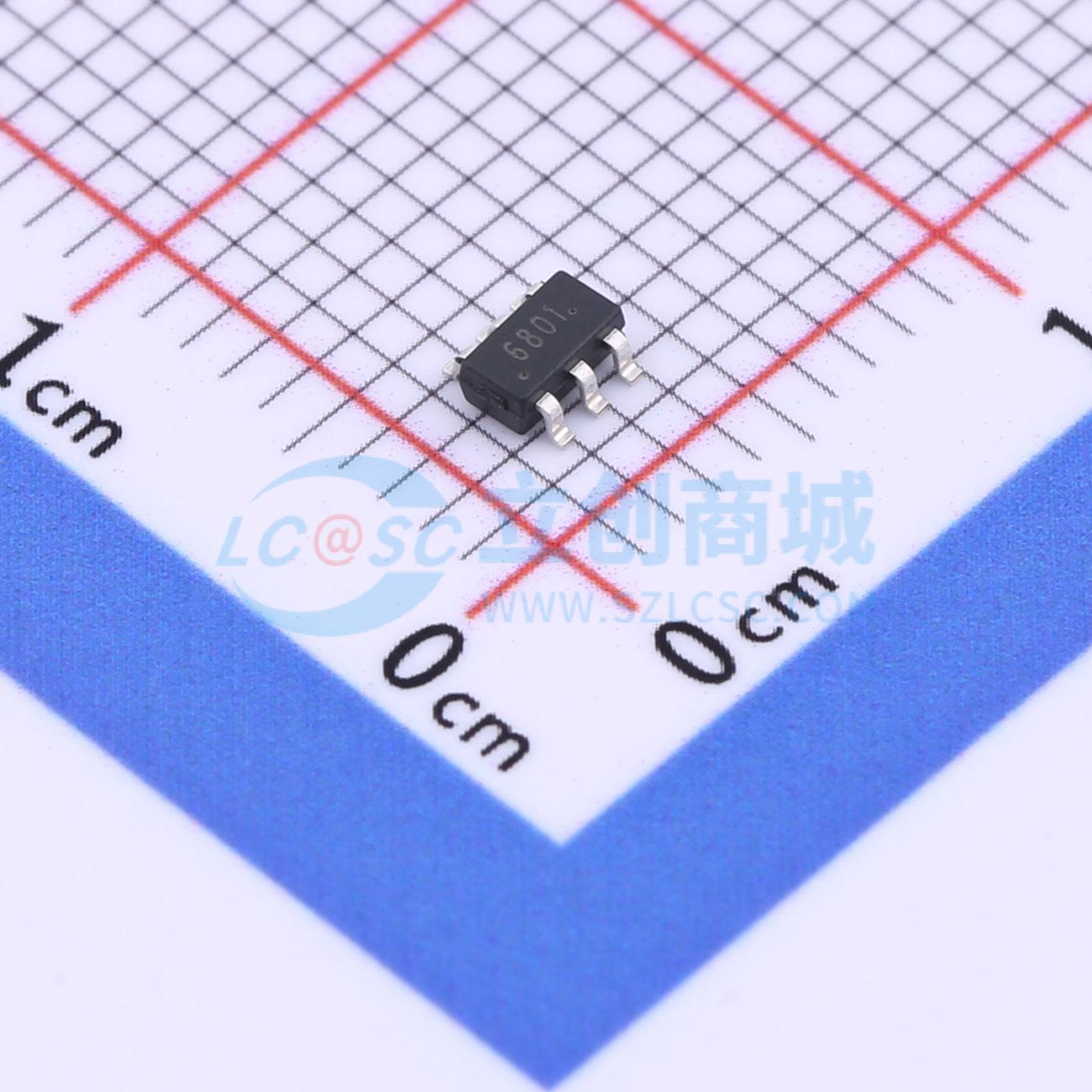

温馨提醒：图片仅供参考，商品以实物为准
KY6801
2个P沟道 耐压:20V 电流:2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 150 mΩ (120mΩ 典型值) @VGS=-4.5V。RDS(ON) ≤ 230 mΩ (160mΩ 典型值) @VGS=-2.5V。应用：负载开关。DC-DC 转换器
- 品牌名称
- KY(韩景元)
- 商品型号
- KY6801
- 商品编号
- C3029283
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 230mΩ@2.5V | |
| 耗散功率(Pd) | 830mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 栅极电荷量(Qg) | 5.3nC@4.5V | |
| 输入电容(Ciss) | 250pF@10V | |
| 反向传输电容(Crss) | 18pF@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 在VGS = -4.5 V时，RDS(ON) ≤ 150 mΩ（典型值120 mΩ）
- 在VGS = -2.5 V时，RDS(ON) ≤ 230 mΩ（典型值160 mΩ）
应用领域
- PWM应用
- 负载开关
- DC/DC
