温馨提醒：图片仅供参考，商品以实物为准

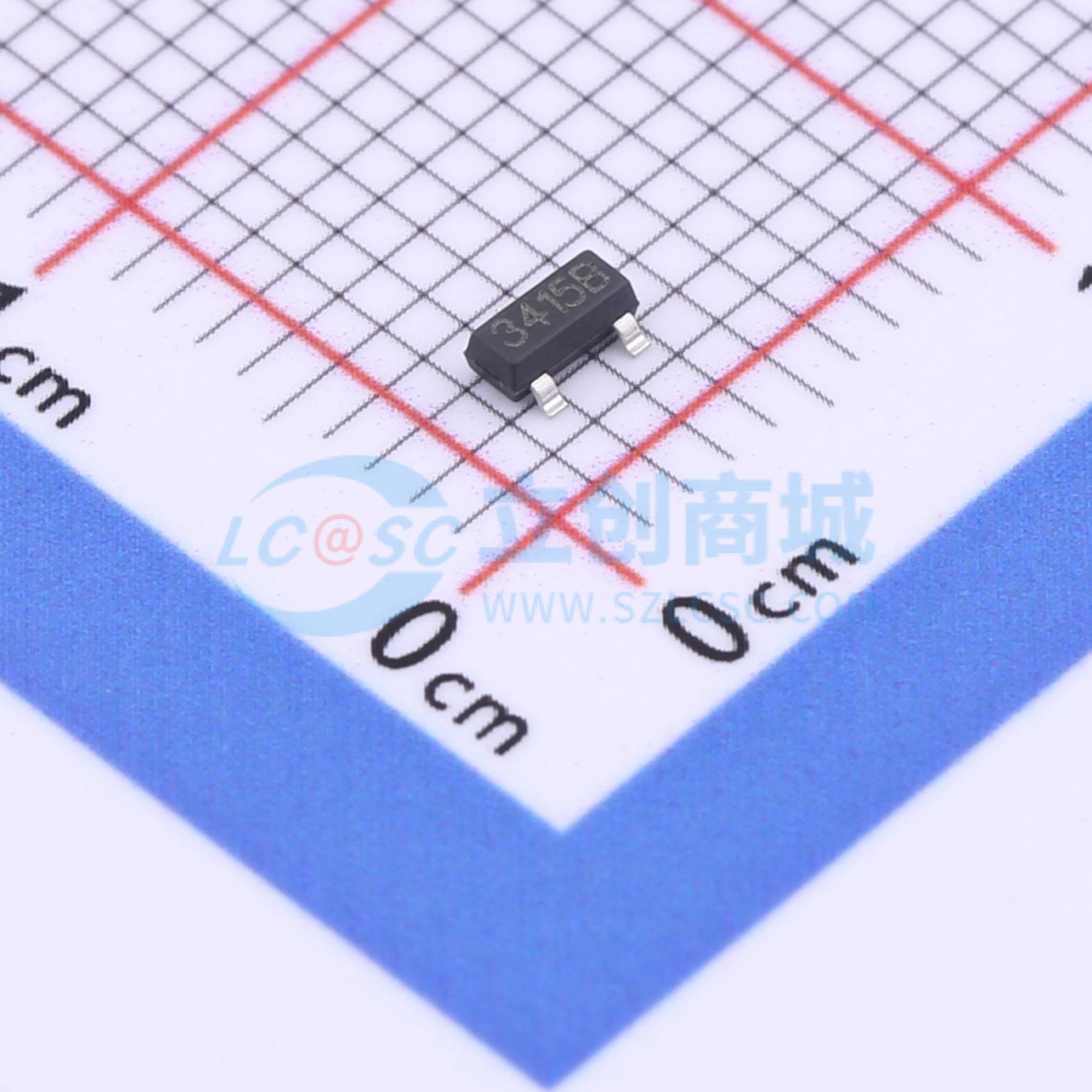

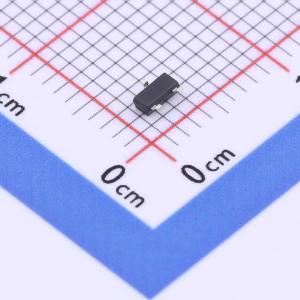

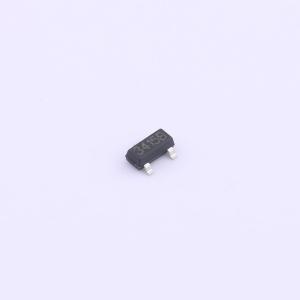

KY3415B
1个P沟道 耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 45 mΩ (38mΩ 典型值) @VGS=-4.5V。RDS(ON) ≤ 60 mΩ (48mΩ 典型值) @VGS=-2.5V。ESD 等级:HBM 2.0KV。应用：PWM 应用。负载开关
- 品牌名称
- KY(韩景元)
- 商品型号
- KY3415B
- 商品编号
- C3029281
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 1.67W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 栅极电荷量(Qg) | 12nC | |
| 输入电容(Ciss) | 950pF@10V | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
第五代HEXFET采用先进的加工技术，实现了单位硅片面积极低的导通电阻。这一优势，再结合HEXFET功率MOSFET广为人知的快速开关速度和坚固的器件设计，为设计师提供了一种极其高效可靠的器件，可用于各种应用。 D²Pak是一种表面贴装功率封装，能够容纳尺寸达HEX - 4的芯片。它在现有的任何表面贴装封装中提供了最高的功率容量和尽可能低的导通电阻。由于其内部连接电阻低，D²Pak适用于大电流应用，在典型的表面贴装应用中可耗散高达2.0W的功率。 通孔版本（IRF9Z34NL）适用于薄型应用。
商品特性
- 先进的工艺技术
- 表面贴装（IRF9Z34NS）
- 薄型通孔（IRF9Z34NL）
- 175°C工作温度
- 快速开关
- P沟道
- 全雪崩额定
- 无铅
