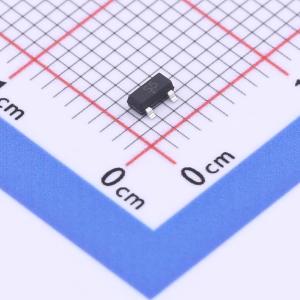

温馨提醒：图片仅供参考，商品以实物为准
KY2305A
1个P沟道 耐压:20V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：RDS(ON) ≤ 45 mΩ (35mΩ 典型值) @VGS=-4.5V。 RDS(ON) ≤ 70 mΩ (38mΩ 典型值) @VGS=-2.5V。 RDS(ON) ≤ 90 mΩ (50mΩ 典型值) @VGS=-1.8V。应用：便携式设备的负载开关。 DC/DC 转换器
- 品牌名称
- KY(韩景元)
- 商品型号
- KY2305A
- 商品编号
- C3029278
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 90mΩ@1.8V | |
| 耗散功率(Pd) | 830mW | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9nC | |
| 输入电容(Ciss) | 740pF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 290pF |
商品特性
- 在VGS = -4.5V时,RDS(ON) ≤ 45 mΩ(典型值35 mΩ)
- 在VGS = -2.5V时,RDS(ON) ≤ 70 mΩ(典型值38 mΩ)
- 在VGS = -1.8V时,RDS(ON) ≤ 90 mΩ(典型值50 mΩ)
- SOT - 23封装
应用领域
-便携式设备负载开关-DC/DC转换器
