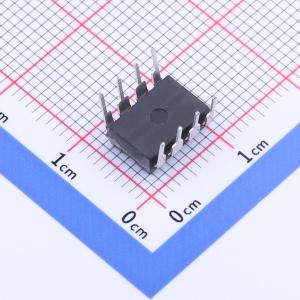

温馨提醒：图片仅供参考，商品以实物为准
TC7340
PWM控制功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC7340是内置高压功率MOSFET的电流模式PWM控制芯片，适用于24W以内的全电压范围离线式反激开关电源，具有高性能、低待机功耗、低成本的优点。为保证芯片正常工作，针对各种故障设计了一系列完善的具有可恢复功能的保护措施，包括软启动、VDD欠压锁定保护（UVLO）、过压保护（OVP）及箝位、逐周期电流限制（OCP）、过载保护（OLP）和图腾柱输出驱动高箝位等，特别对音频噪声和FM干扰进行了处理。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易地获得良好的EMI性能。
- 品牌名称
- FM(富满)
- 商品型号
- TC7340
- 商品编号
- C2931994
- 商品封装
- DIP-8
- 包装方式
- 编带
- 商品毛重
- 1.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 12.5V~30V | |
| 开关频率 | 65kHz | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 90% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+150℃ | |
| 工作模式 | PFM 调制；PWM 调制 |
商品概述
TC7340是内置高压功率MOSFET的电流模式PWM控制芯片，适用于24W以内的全电压范围离线式反激开关电源，具有高性能、低待机功耗、低成本的优点。为保证芯片正常工作，针对各种故障设计了一系列完善的具有可恢复功能的保护措施，包括软启动、VDD欠压锁定保护（UVLO）、过压保护（OVP）及箝位、逐周期电流限制（OCP）、过载保护（OLP）和图腾柱输出驱动高箝位等，特别对音频噪声和FM干扰进行了处理。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易地获得良好的EMI性能。是小功率离线反激式开关电源功率转换器，对于宽范围输入，输出功率覆盖24W以内。
商品特性
- 内置软启动：4ms
- 优化的Burst控制模式，以提高效率和降低待机功耗（低于0.3W）
- 正常工作时无音频噪声设计
- 固定工作频率：65KHz
- 内置斜波补偿电路
- 较低的启动电流和工作电流
- 内置前沿消隐电路
- 欠压锁定保护
- 过载保护（OLP）
- 过压保护（OVP）
- 保护解除后自动恢复功能
应用领域
- 电池充电器
- 机顶盒电源
- 开放式开关电源
- 数码相机、摄像机适配器
- 电脑/服务器/液晶电视待机电源
- VCR、SVR、DVD&DVCD播放器电源
