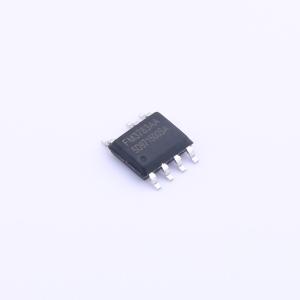

温馨提醒：图片仅供参考，商品以实物为准
FM3783AA
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 14V~18V | |
| 开关频率 | - | |
| 输出电流 | 2.1A | |
| 耗散功率(Pd) | 0.45W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 750V | |
| 拓扑结构 | 降压式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ |
商品概述
FM3783是一款低功耗原边反馈（PSR）开关电源芯片，其内部集成了大功率BJT管，适用于隔离型的高效低功耗便携式设备充电器应用。采用独特具有恒流恒压功能的原边反馈控制技术，以及独特的轻载调频技术降低轻载下芯片自身功耗实现高效应用。具有输出线损补偿技术，在大电流下保证足够的输出功率。另外还集成了过温保护，VCC欠压保护，输出过压保护，C极开路保护等技术。采用紧凑的SOP - 7封装，便于系统设计布线。
商品特性
- 集成大功率BJT管
- 高精度恒压恒流控制
- 待机功耗小于75mw
- 输出短路保护
- 输出过压保护
- 输入欠压保护
- 过温保护
- 原边反馈外围元器件少
- SOP - 7封装
应用领域
- 手机等便携式设备的充电器和适配器
- LED驱动电源
- 其他辅助电源
- FM3783AA适用5V 2.1A方案满足六级能效标准
- FM3783BA适用5V 2.4A方案满足六级能效标准
