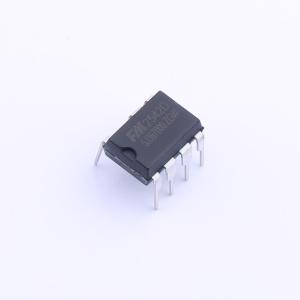

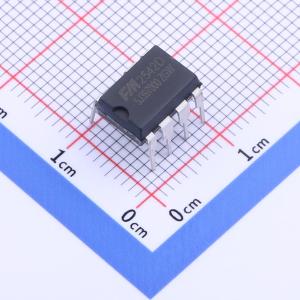

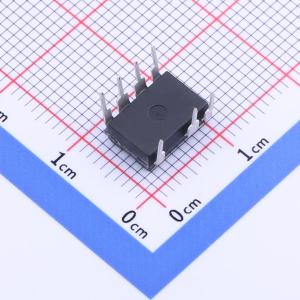

FM2542D

低功耗原边反馈开关电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FM25XX 是一款低功耗原边反馈（PSR）开关电源芯片，其内部集成了大功率 MOSFET 管，适用于隔离型的高效低功耗便携式设备充电器应用。采用独特具有恒流恒压功能的原边反馈控制技术，以及独特的 PFM+PWM 技术降低轻载下芯片自身功耗实现高效应用。具有输出线损补偿技术，在大电流下保证足够的输出功率。
品牌名称: FM(富满)
商品型号: FM2542D
商品编号: C2931991
商品封装: DIP-7
包装方式: 管装
商品毛重: 1.08克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)
	工作温度	-40℃~+150℃
	工作模式	PFM 调制；PWM 调制
	反馈方式	原边反馈

商品概述

FM25XX 是一款低功耗原边反馈（PSR）开关电源芯片，其内部集成了大功率 MOSFET 管，适用于隔离型的高效低功耗便携式设备充电器应用。采用独特具有恒流恒压功能的原边反馈控制技术，以及独特的 PFM+PWM 技术降低轻载下芯片自身功耗实现高效应用。具有输出线损补偿技术，在大电流下保证足够的输出功率。另外还集成了过温保护，VCC 欠压保护，VCC 过压保护，输出短路保护等技术。采用紧凑的 DIP/SOP 封装，便于系统设计布线。

商品特性

集成大功率 MOSFET 管
高精度恒压恒流控制
采用 PFM+PWM 模式
待机功耗小于 75mW
无音频噪声
输出短路保护
VCC 过压保护和钳位保护
VCC 欠压保护
过温保护
原边反馈外围元器件少

应用领域

手机等便携式设备的充电器和适配器
LED 驱动电源
其他辅助电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/管，最小起订量 5 个)

个

起订量：5 个1000个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~31V
	开关频率	72kHz
	晶体管耐压	650V
