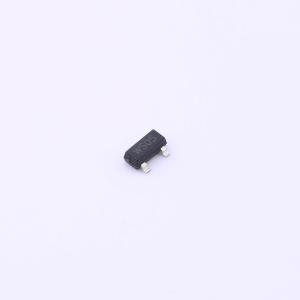

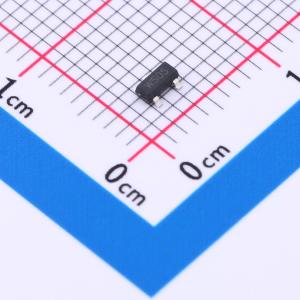

温馨提醒：图片仅供参考，商品以实物为准
WST6402
P沟道 耐压:20V 电流:4.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WST6402是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WST6402符合RoHS标准和绿色产品要求，且通过了完整的可靠性测试。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST6402
- 商品编号
- C2906296
- 商品封装
- SOT-23N
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.4A | |
| 导通电阻(RDS(on)) | 60mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14.3nC@4.5V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 151pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 160pF |
商品概述
这些N沟道增强型功率场效应晶体管采用了SGT技术。这项先进技术经过专门设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合高效快速开关应用。
商品特性
-先进的高单元密度沟槽技术-超低栅极电荷-出色的Cdv/dt效应抑制-提供绿色环保器件
应用领域
- 用于移动电脑(MB)、笔记本电脑(NB)、超便携个人电脑(UMPC)、显卡(VGA)的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
