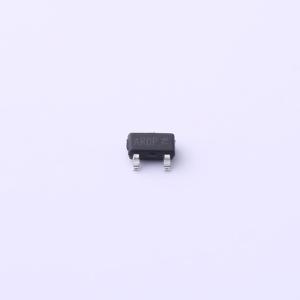

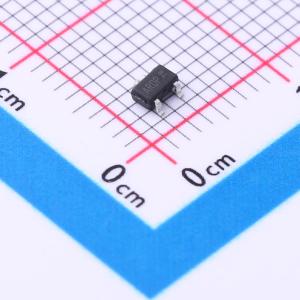

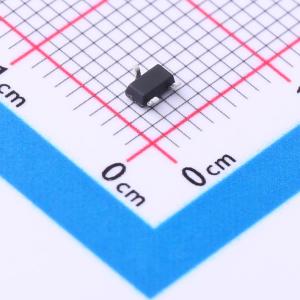

温馨提醒：图片仅供参考，商品以实物为准
WSTBSS138
N沟道 耐压:60V 电流:2.1A
- 描述
- WSTBSS138是具有极高单元密度的高性能沟槽N沟道MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSTBSS138符合RoHS和绿色产品要求，100%经过雪崩能量耐量（EAS）测试，具备完整的功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSTBSS138
- 商品编号
- C2906298
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 2.1A | |
| 导通电阻(RDS(on)) | 120mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 2.1nC@4.5V | |
| 输入电容(Ciss) | 295pF@27V | |
| 反向传输电容(Crss) | 15pF@27V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 40pF |
商品概述
WST3404A 是一款具备极高单元密度的高性能沟槽型 N 沟道 MOSFET，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷特性。 WST3404A 符合 RoHS 标准和绿色产品要求，且通过了全功能可靠性认证。
商品特性
~~- 先进的高单元密度沟槽技术-超低栅极电荷-出色的 Cdv/dt 效应抑制能力-提供绿色环保器件
应用领域
- 用于移动电脑（MB）、笔记本电脑（NB）、超便携个人电脑（UMPC）、显卡（VGA）的高频负载点同步小功率开关
- 网络直流 - 直流电源系统
- 负载开关
