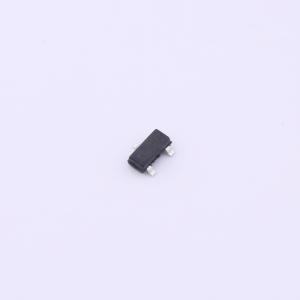

WST2303A
P沟道 耐压:20V 电流:2.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type P-Ch VDS(V) -20 VGS(V) 12 ID(A)Max. -2.5 VGS(th)(v) -0.5 RDS(ON)(m?)@4.39V 144 Qg(nC)@4.5V 5 QgS(nC) 0.62 Qgd(nC) 1.15 Ciss(pF) 300 Coss(pF) 45 Crss(pF) 30
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST2303A
- 商品编号
- C2906786
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.5A | |
| 导通电阻(RDS(on)) | 240mΩ@1.8V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.8nC@4.5V | |
| 输入电容(Ciss) | 465pF | |
| 反向传输电容(Crss) | 59pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 67pF |
商品特性
~~- 低导通电阻-内置栅源保护二极管-小型表面贴装封装(TSMT3)
应用领域
- 电源开关-直流-直流转换器
