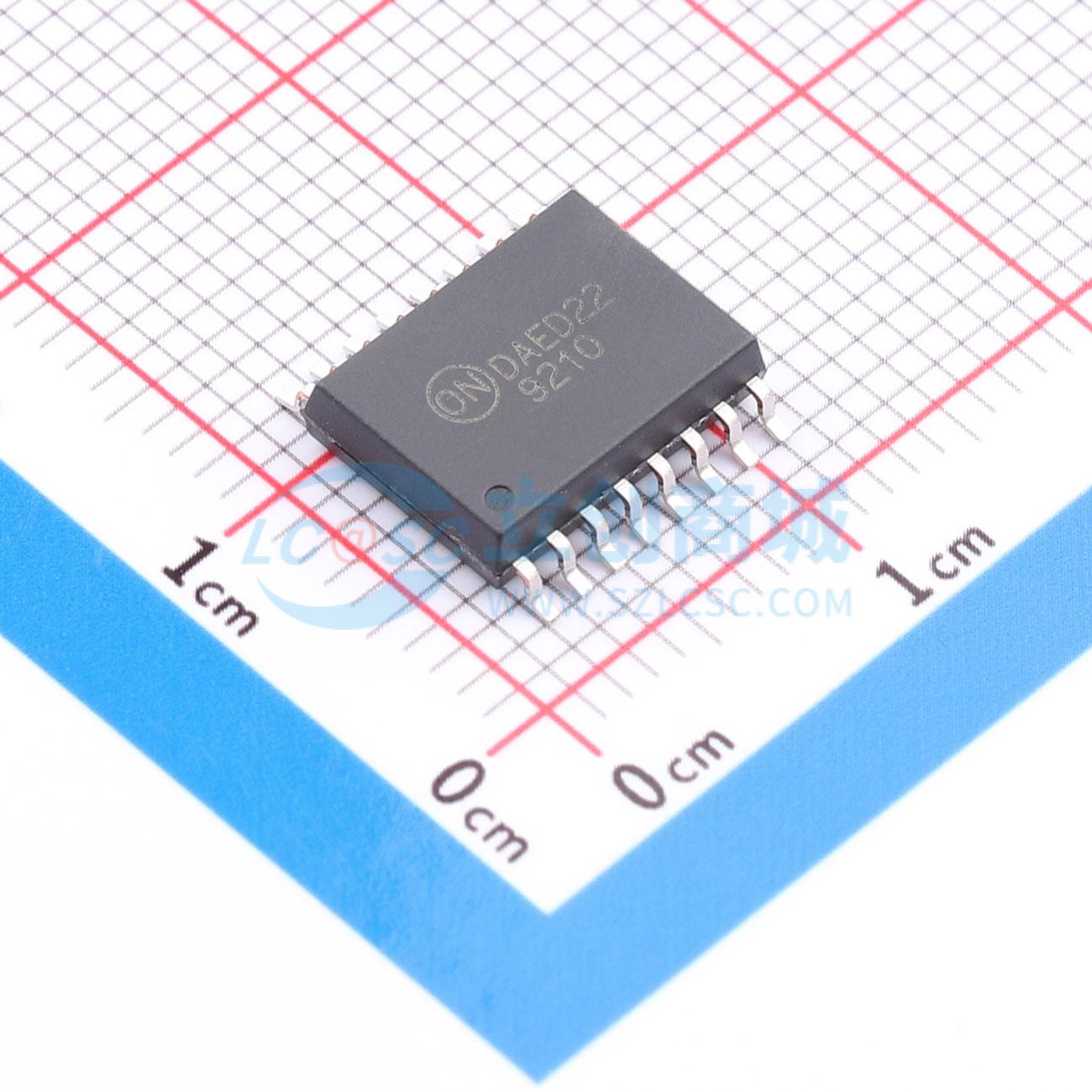

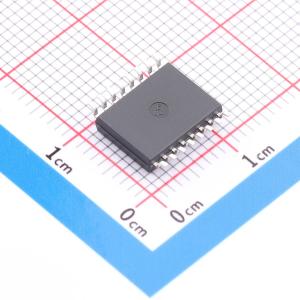

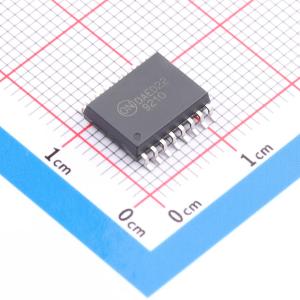

NCID9210R2
高速双通道双向陶瓷数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种完全双工、双向、高速双通道数字隔离器，支持隔离通信，允许数字信号在系统之间通信，而不会传导接地环路或危险电压。利用专利的电流隔离技术和优化的IC设计，实现高绝缘和高抗噪性，具有高共模抑制和电源抑制规格。厚陶瓷基板产生的电容器的厚度是薄膜片上电容器和无芯变压器的25倍左右。结合了数字隔离器的电气性能优势和类似于光耦合器的0.5mm绝缘体屏障的安全可靠性。采用16引脚宽体小外形封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCID9210R2
- 商品编号
- C2902216
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 50Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 5000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 2.5V~5.5V | |
| 传播延迟(tpd) | 25ns |
商品概述
NCID9210和NCID9216是 galvanically isolated 全双工、双向、高速双通道数字隔离器。这些器件支持隔离通信，从而允许数字信号在系统之间进行通信而不产生接地回路或危险电压。它们采用onsemi专利的 galvanic off−chip capacitor 隔离技术和优化的IC设计，实现了高绝缘性和高抗噪性，具有高的共模抑制和电源抑制规格。厚陶瓷基板产生的电容器厚度约为片上薄膜电容器的25倍，以及无芯变压器。其结果是结合了数字隔离器提供的电气性能优势与类似于传统光耦合器的>0.5 mm绝缘屏障的安全可靠性。
