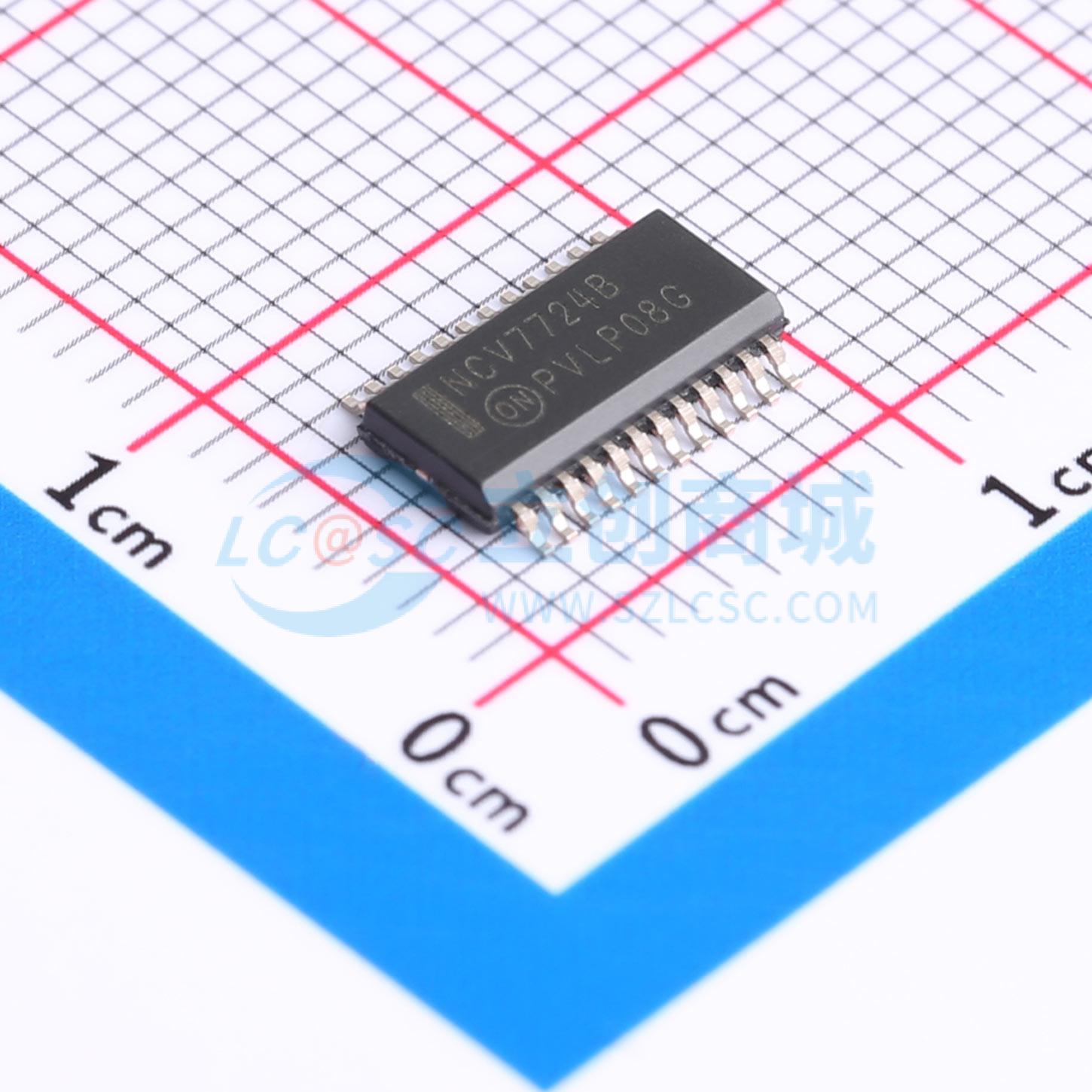

NCV7724DQBR2G实物图
  • NCV7724DQBR2G商品缩略图
  • NCV7724DQBR2G商品缩略图
  • NCV7724DQBR2G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCV7724DQBR2G

8通道半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCV7724B是一款八通道半桥驱动器,具备保护功能,专为汽车和工业运动控制应用而设计。该产品拥有独立的控制和诊断功能,驱动器可在正向、反向、制动和高阻抗状态下运行。该器件通过16位SPI接口进行控制,并且支持菊花链连接
品牌名称
onsemi(安森美)
商品型号
NCV7724DQBR2G
商品编号
C2902155
商品封装
SSOP-24-EP-150mil​
包装方式
编带
商品毛重
3.5克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数8
工作电压3.15V~5.25V
属性参数值
上升时间(tr)30us
下降时间(tf)30us
特性欠压保护(UVP);过流保护(OCP);过热保护(OPT);过压保护(OVP)
工作温度-40℃~+125℃
静态电流(Iq)1uA

商品概述

NCV7724B是一款八通道半桥驱动器,具备保护功能,专为汽车和工业运动控制应用而设计。该产品拥有独立的控制和诊断功能,驱动器可在正向、反向、制动和高阻抗状态下运行。该器件通过16位SPI接口进行控制,且支持菊花链连接。输出1和输出2可通过外部PWM信号进行控制。 NCV7724B由十六个NMOS功率驱动器组成。这些驱动器排列成八个半桥输出通道,可实现四个独立的全桥配置负载。输出控制和状态报告通过SPI(串行外设接口)通信端口处理。OUT1和OUT2可通过外部PWM信号进行控制。 每个输出的典型直流负载为0.5 A,最大浪涌能力为2.0 A(在VSX = 13.2 V时)。最大允许结温为150℃,这可能会限制最大负载电流和/或同时工作的驱动器数量。 高电平有效的使能功能(EN)可对输出进行全局控制,并在器件未使用时提供低静态电流睡眠模式。输入处设有内部下拉电阻,以确保在输入信号丢失时器件进入睡眠模式。 当EN从低电平变为高电平时,VCC上电复位(POR)周期将启动,使器件进入正常工作状态。然后可通过SPI对器件配置寄存器进行编程。将EN置为低电平可清除所有寄存器(不存储配置或状态数据),禁用驱动器,并进入睡眠模式。 已实现16位全双工SPI通信,用于器件配置、驱动器控制和读取状态数据。除了16位状态数据外,还可从SO输出端获取一个伪位(PRE_15)。进行SPI通信时,器件必须处于使能状态(EN = H)。SPI输入与TTL兼容,SO输出高电平由所施加的VCC定义。

商品特性

  • 低静态电流睡眠模式
  • 半桥配置的高端和低端驱动器
  • 集成续流保护(低端和高端)
  • 典型电流500 mA,峰值电流1.1 A
  • RDS(导通)= 0.8 Ω(典型值)
  • OUT1和OUT2外部PWM控制
  • 5 MHz SPI通信
  • 16位帧错误检测
  • 与多个8位器件兼容的菊花链连接
  • 兼容3.3 V和5 V系统
  • 欠压和过压锁定
  • 每通道故障报告
  • 过流保护
  • 过温保护
  • 欠载检测(高端和低端)
  • 外露焊盘封装
  • 适用于汽车及其他有独特场地和控制变更要求的应用的NCV前缀;符合AEC - Q100标准且具备生产件批准程序(PPAP)能力
  • 这是一款无铅器件

应用领域

  • 汽车
  • 暖通空调(HVAC)应用的工业直流电机管理

数据手册PDF
