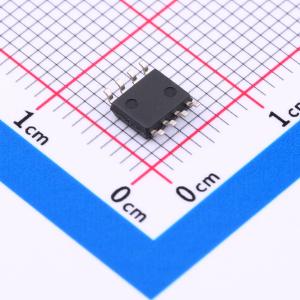

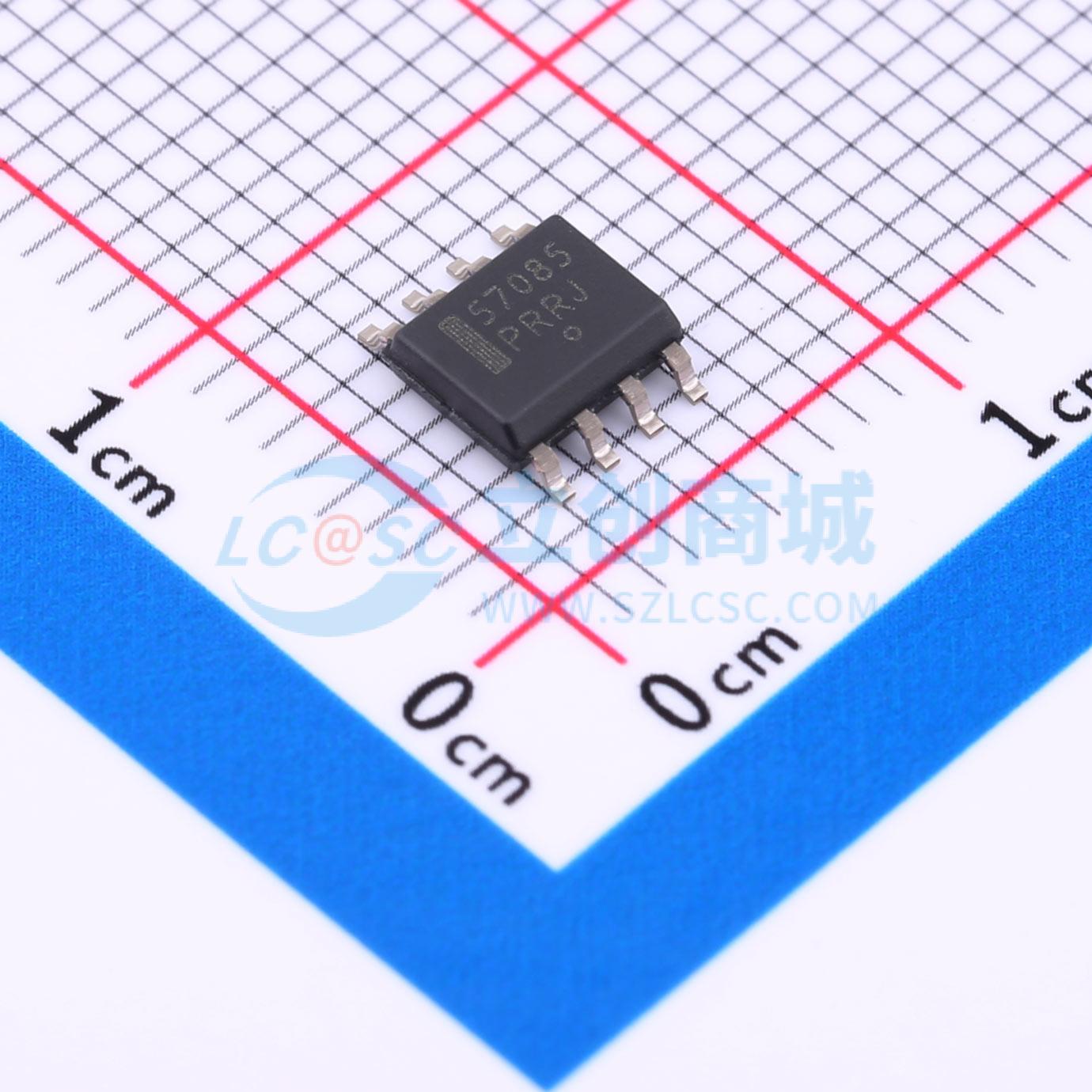

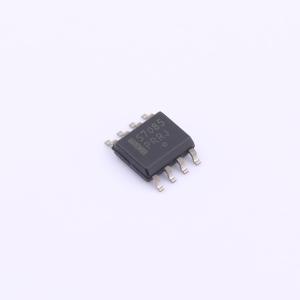

温馨提醒：图片仅供参考，商品以实物为准

NCD57085DR2G

带电流检测功能的紧凑型隔离式 IGBT 栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCx57085是一款大电流单通道IGBT栅极驱动器，具有2.5 kVrms内部电流隔离，专为高功率应用中的高系统效率和可靠性而设计。该驱动器在窄体SOIC - 8封装中集成了带软关断和故障报告功能的电流检测功能。NCx57085可适应3.3 V至20 V的宽范围输入偏置电压和信号电平，以及高达30 V的宽范围输出偏置电压。
品牌名称: onsemi(安森美)
商品型号: NCD57085DR2G
商品编号: C2902212
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

NCx57085是一款大电流单通道IGBT栅极驱动器，具有2.5 kVrms内部电流隔离，专为高功率应用中的高系统效率和可靠性而设计。该驱动器在窄体SOIC - 8封装中集成了带软关断和故障报告功能的电流检测功能。NCx57085可适应3.3 V至20 V的宽范围输入偏置电压和信号电平，以及高达30 V的宽范围输出偏置电压。

商品特性

高峰值输出电流（+7A / -7A）
低输出阻抗，增强IGBT驱动能力
短传播延迟，精确匹配
IGBT过流保护
CS引脚具备负电压（低至 -9 V）能力
短路时IGBT栅极钳位
IGBT栅极主动下拉
IGBT过流时软关断
严格的欠压锁定（UVLO）阈值，实现偏置灵活性
UVLO/CS（重启）期间避免输出部分脉冲
3.3 V、5 V和15 V逻辑输入
2.5 kVrms电流隔离
高瞬态抗扰度
高电磁抗扰度
带有NCV前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准，可提供生产件批准程序（PPAP）文件
该器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

电机控制
汽车应用
不间断电源（UPS）
工业电源
暖通空调（HVAC）
工业泵和风扇
PTC加热器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	IGBT
	驱动通道数	1
	灌电流(IOL)	7.5A
	拉电流(IOH)	7A
	工作电压	3.1V~20V
	上升时间(tr)	10ns

	属性	参数值
	下降时间(tf)	15ns
	传播延迟 tpLH	60ns
	传播延迟 tpHL	60ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	2mA
