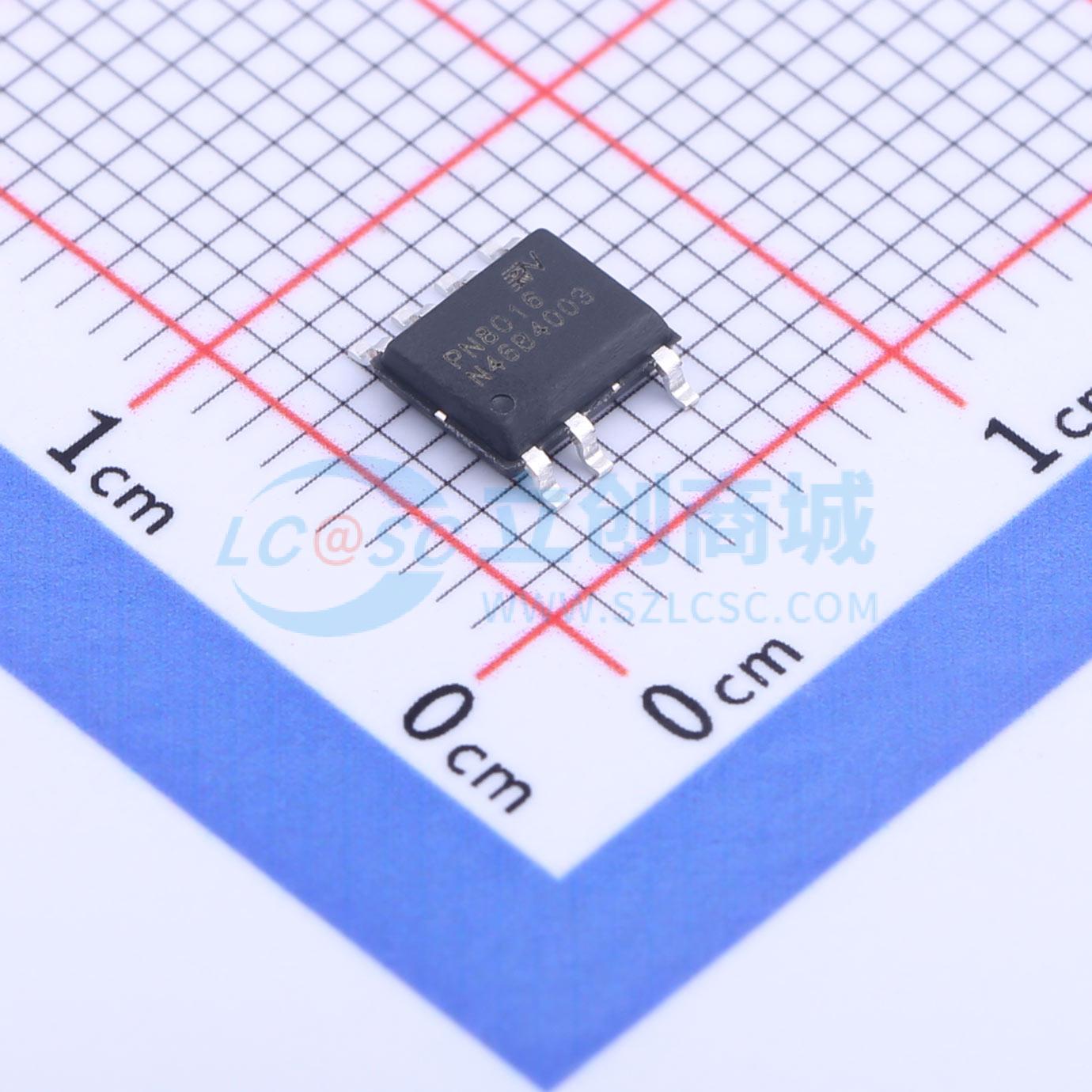

温馨提醒：图片仅供参考，商品以实物为准
PN8016SSC-R1B
宽输出范围非隔离交直流转换芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽输出范围非隔离交直流转换芯片
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- PN8016SSC-R1B
- 商品编号
- C2890162
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 输出电流 | 300mA | |
| 晶体管耐压 | 820V | |
| 拓扑结构 | 降压-升压式；反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | CCM；DCM | |
| 输出电压 | 3.3V~18V |
商品概述
PN8016集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于外围元器件极精简的小功率非隔离开关电源，输出电压可通过FB电阻调整。PN8016内置高压启动与自供电模块，实现系统快速启动、超低待机、自供电功能。该芯片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。另外PN8016的降频调制技术有助于改善EMI特性。
商品特性
- 内置800V高雪崩能力智能功率MOSFET
- 内置高压启动和自供电电路
- 适用于Buck、Buck-Boost、Flyback等多种架构
- 输出电压3.3V~18V可通过FB电阻调整
- 半封闭式稳态输出电流300mA @230VAC,5V输出
- 改善EMI的降频调制技术
- 优异的负载调整率和工作效率
- 全面的保护功能：过载保护（OLP）、过温保护（OTP）、欠压保护（UVLO）
应用领域
- 非隔离辅助电源
- 家电
- 智能家居
- LED
