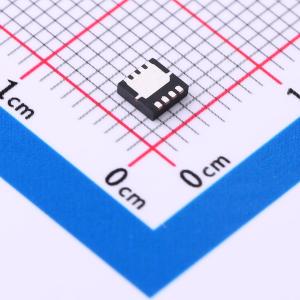

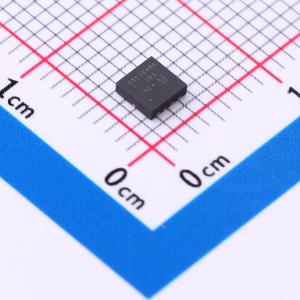

温馨提醒：图片仅供参考，商品以实物为准
CSD16406Q3
1个N沟道 耐压:25V 电流:79A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD16406Q3 采用 3mm x 3mm SON 封装的单通道、7.4mΩ、25V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD16406Q3
- 商品编号
- C2861720
- 商品封装
- VSON-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 25V | |
| 连续漏极电流(Id) | 79A | |
| 导通电阻(RDS(on)) | 7.4mΩ@4.5V | |
| 耗散功率(Pd) | 46W | |
| 阈值电压(Vgs(th)) | 2.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.1nC@4.5V | |
| 输入电容(Ciss) | 1.1nF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 950pF |
商品概述
特性：
商品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩额定值
- 逻辑电平
- 无铅引脚镀层
- 符合 RoHS 标准
- 无卤素
- 晶体管 (TO)-220 塑料封装
应用领域
- 直流 - 直流转换
- 次级侧同步整流器
- 电机控制
