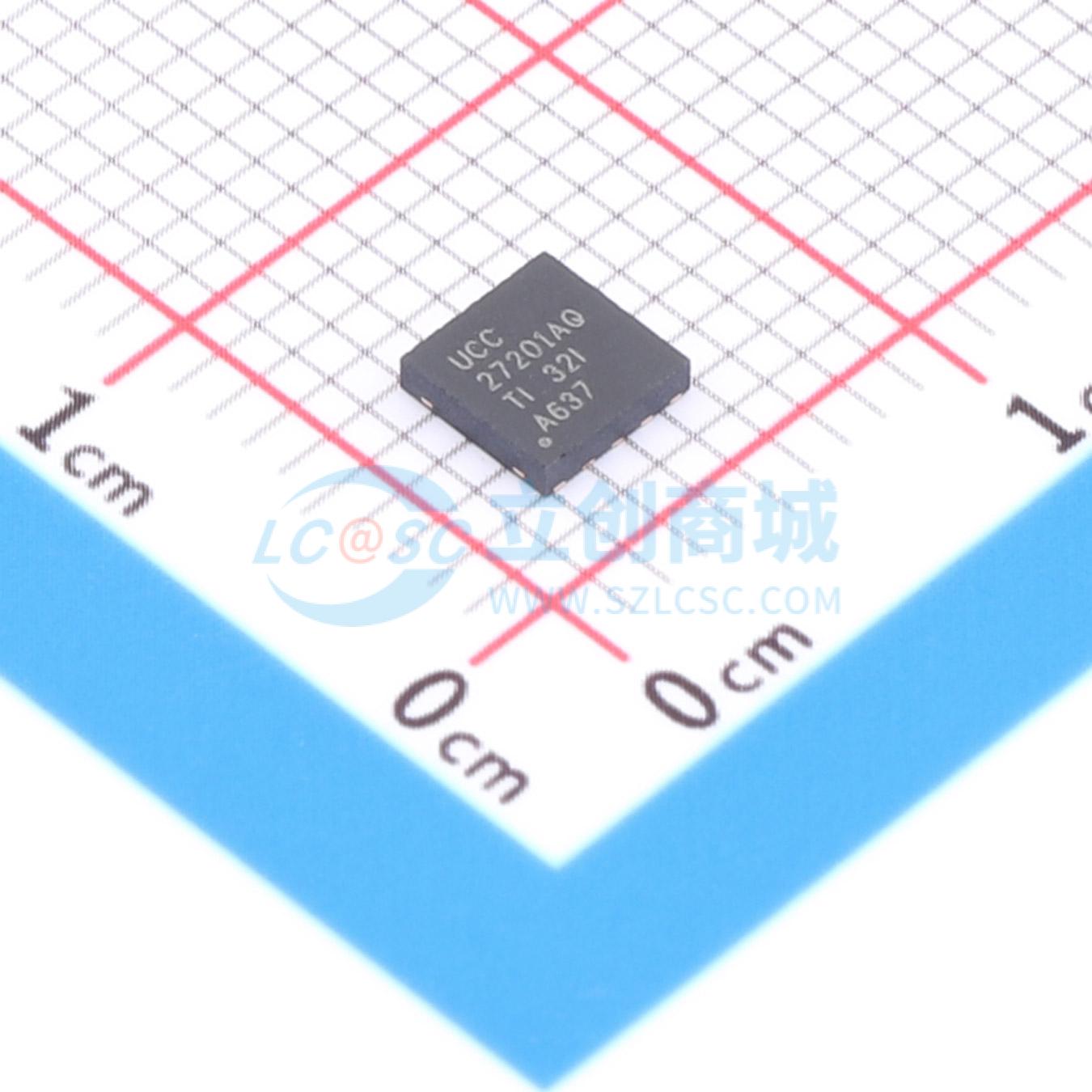

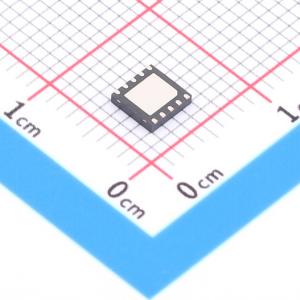

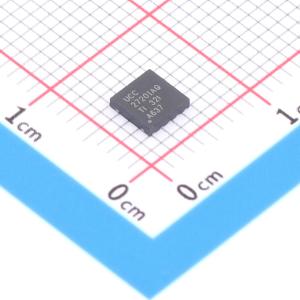

温馨提醒：图片仅供参考，商品以实物为准

UCC27201AQDMKRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 8V UVLO 和负电压处理能力的汽车类 3A、120V 半桥栅极驱动器 10-VSON -40 to 125
品牌名称: TI(德州仪器)
商品型号: UCC27201AQDMKRQ1
商品编号: C2861728
商品封装: VSON-10(4x4)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

UCC27201A-Q1高频N沟道MOSFET驱动器由120V自举二极管和高侧/低侧驱动器组成，其中高侧/低侧驱动器配有独立输入，可最大限度提高控制灵活性。这可在半桥式、全桥式、两开关正激式和有源箝位正激式转换器中提供N沟道MOSFET控制。低端和高端栅极驱动器是独立控制的，并在彼此的接通和关断之间实现了至1ns的匹配。UCC27201A-Q1的HS引脚最高能够承受-18V电压，这使得其在电源噪声环境下的性能得到了改善。由于在芯片上集成了一个自举二极管，因此无需采用外部分立式二极管。为高端和低端驱动器提供了欠压闭锁功能，如果驱动电压低于规定的门限，则强制输出为低电平。 UCC27201A-Q1具有TTL兼容阈值，并且采用带有散热焊盘的8引脚SOIC封装。

商品特性

符合汽车应用要求，具有符合AEC-Q100的下列结果：
- 器件温度等级1：-40°C至140°C的环境运行温度范围
- 器件人体模型(HBM)分类等级1C
- 器件充电器件模型(CDM)分类等级C3
HS引脚具备-18V的负电压处理能力
可驱动两个采用高侧/低侧配置的N沟道金属氧化物半导体场效应晶体管(MOSFET)
最大启动电压：120V
最大VDD电压：20V
片载0.65V VF，0.6Ω RD自举二极管
工作频率高于1MHz
20ns传播延迟时间
3A吸收，3A供电输出电流
8ns上升时间和7ns下降时间（采用1000pF负载时）
1ns延迟匹配
用于高端和低端驱动器的欠压闭锁功能
采用8引脚PowerPad小尺寸集成电路(SOIC)-8 (DDA)封装

应用领域

辅助反相器功率传输电路的DC-DC转换器
开关模式电源
电机控制
半桥式应用和全桥式转换器
两开关正激式转换器
有源箝位正激式转换器
高电压同步降压型转换器
D类音频放大器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A

	属性	参数值
	拉电流(IOH)	3A
	工作电压	8V~17V
	上升时间(tr)	8ns
	下降时间(tf)	7ns
	工作温度	-40℃~+140℃
