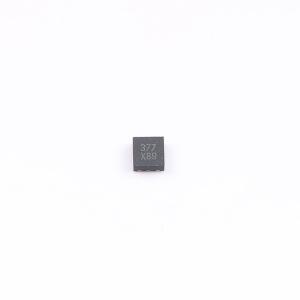

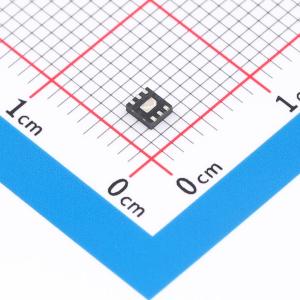

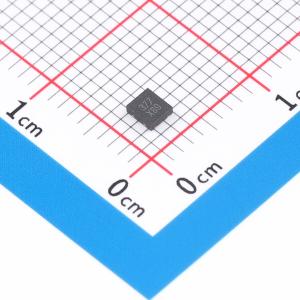

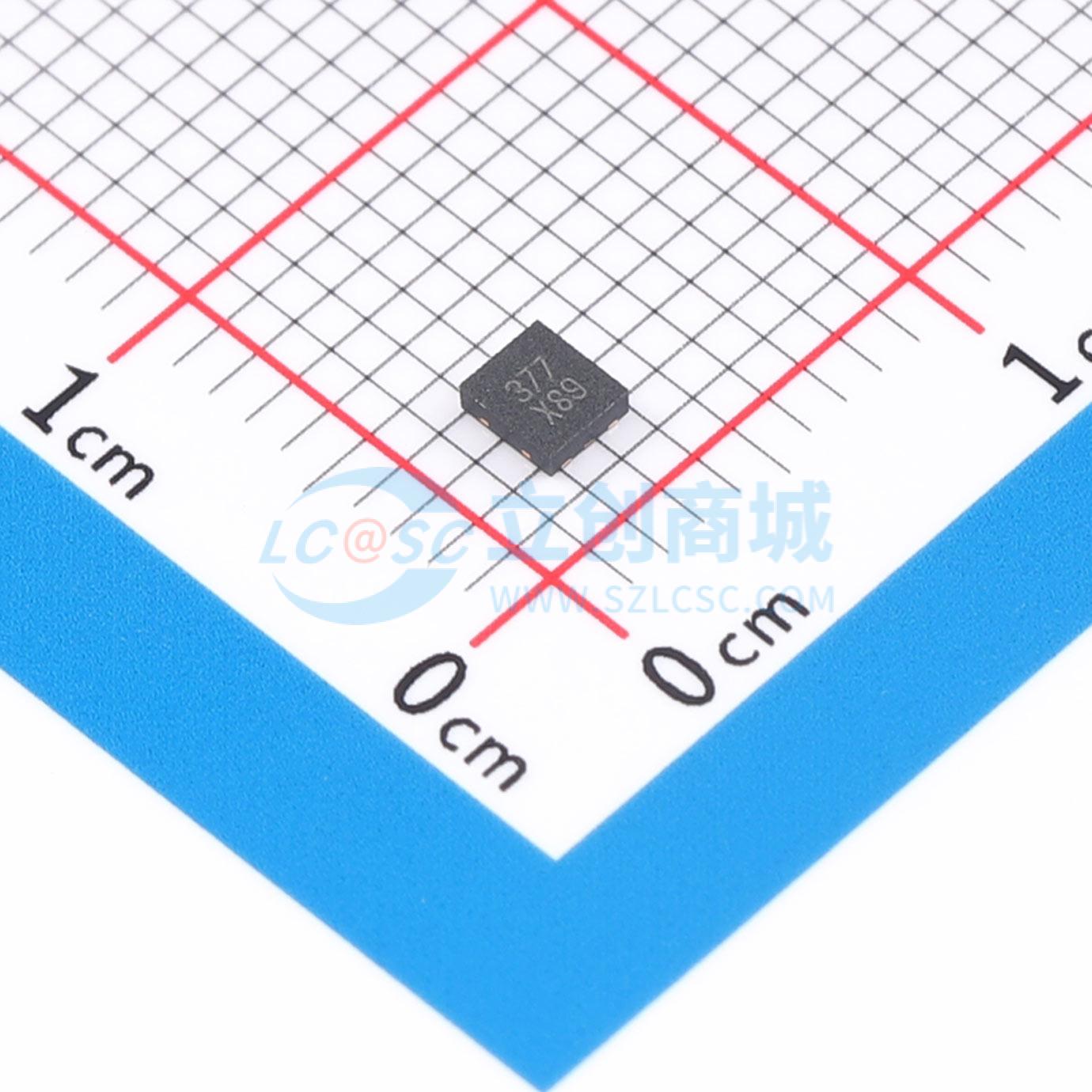

DAC081C081CISD/NOPB

DAC081C08x器件是一款8位、单通道、电压输出的数模转换器（DAC），工作电源电压范围为2.7 V至5.5 V。输出放大器支持轨到轨输出摆幅，建立时间为4.5 µs。DAC081C081以电源电压为参考，可提供最宽的动态输出范围，在5 V电源下工作时，典型功耗为132 µA。该器件提供6引脚SOT和WSON封装，有三种地址选择（引脚可选）。 另外，DAC081C085提供九种I²C寻址选项，并使用外部参考。其性能和建立时间与DAC081C081相同，采用8引脚VSSOP封装。 DAC081C081和DAC081C085采用两线制、兼容I²C的串行接口，支持所有三种速度模式，包括高速模式（3.4 MHz）。外部地址选择引脚允许每条两线制总线最多连接三个DAC081C081或九个DAC081C085器件。有与DAC081C081引脚兼容的替代产品，可提供更多地址选择。 DAC081C081和DAC081C085均配有一个16位寄存器，用于控制工作模式、掉电状态和输出电压。上电复位电路确保DAC输出在上电时为零伏。掉电功能可将功耗降至小于1 µW。低功耗和小封装特性使这些DAC非常适合用于电池供电设备。每个DAC的工作温度范围为扩展工业温度范围 -40℃至 +125℃。 DAC081C081和DAC081C085是引脚兼容DAC系列的一部分，该系列还提供12位和10位分辨率的产品。有关12位DAC，请参考DAC121C081和DAC121C085。有关10位DAC，请参考DAC101C081和DAC101C085。

• 保证8位单调性
• 低功耗运行：3.3 V时最大电流为156 µA
• 宽电源电压范围（2.7 V至5.5 V）
• 兼容I²C的两线制接口，支持标准（100 kHz）、快速（400 kHz）和高速（3.4 MHz）模式
• 轨到轨电压输出
• 超小封装
• 分辨率8位
• 积分非线性 ±0.6 LSB（最大值）
• 微分非线性 ±0.1 LSB（最大值）
• 建立时间4.5 µs（最大值）
• 零码误差 +10 mV（最大值）
• 满量程误差 −0.7 %FS（最大值）
• 正常供电功耗 – 典型值：3 V时为380 µW，5 V时为730 µW
• 掉电功耗 – 典型值：3 V时为0.5 µW，5 V时为0.9 µW

• 工业过程控制
• 便携式仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 测试设备
