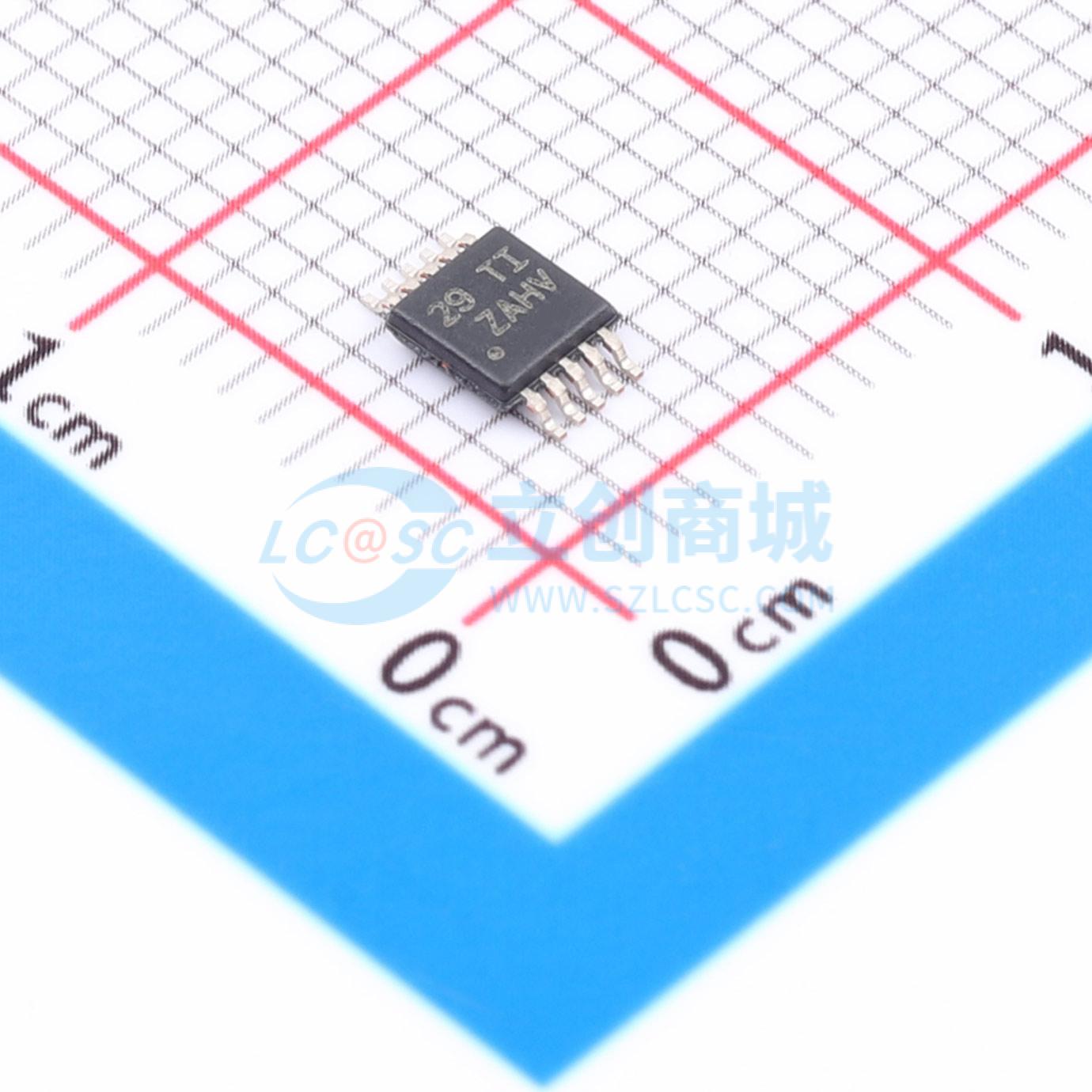

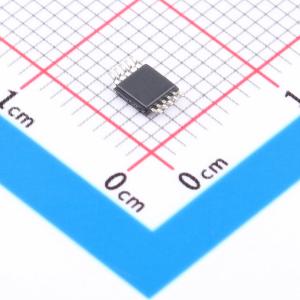

温馨提醒：图片仅供参考，商品以实物为准

DAC8163SQDGSRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC8163-Q1 汽车类双路 14 位超低毛刺脉冲低功耗缓冲器电压输出 DAC
品牌名称: TI(德州仪器)
商品型号: DAC8163SQDGSRQ1
商品编号: C2861964
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 3.72克(g)

商品参数

商品概述

DAC756x-Q1、DAC816x-Q1和 DAC856x-Q1(DACxx6x-Q1）器件分别为12位、14位和16位低功耗、电压输出、双通道数模转换器(DAC)。这些器件包括一个 2.5V 4ppm/℃ 内部基准，从而提供了一个2.5V或5V的满量程输出电压范围。此内部基准有一个 ±5mV 的初始精度，并且能够在VREFIN/VREFOUT引脚上提供或吸收高达 20mA 的电流。这些器件是单片器件，从而提供了出色的线性并大大降低了有害的代码至代码转换时的瞬态电压（毛刺脉冲）。它们使用一个运行时钟速率高达50MHz的多用途3 线制串口。此接口与标准 SPITM，QSPITM，Microwire，以及数字信号处理器(DSP)接口兼容。DACxx62-Q1器件配有一个上电复位电路，此电路可确保在一个有效编码被写入此器件前，DAC 输出上电并保持零量程，而DACxx63-Q1器件在量程中点上电。这些器件包含一个断电特性，此特性可将5V电压时的流耗减少至550nA（典型值）。此低功耗、内部基准和小封装尺寸使得这些器件非常适合于便携式、电池供电运行类设备。

商品特性

适用于汽车电子应用，具有符合AEC-Q100的下列结果：
器件温度1级： -40℃ 至 125℃ 的环境运行温度范围
器件人体模型(HBM)静电放电(ESD)分类等级2
器件组件充电模式(CDM）ESD分类等级C4B
相对精度：
DAC756x（12位）：0.3最低有效位（LSB）最大积分非线性 (INL)
DAC816x（14位）：1LSB INL
DAC856x（16位）：4LSB INL
毛刺脉冲： 0.1 nV-s
双向基准：输入或2.5V输出
缺省情况下，输出被禁用
±5mV 初始精度 (最大值)
4ppm/℃ 温度漂移 (典型值)
10ppm/℃ 温度漂移 (最大值)
20mA拉灌电流能力
加电复位至零量程或量程中点
低功率：4mW（典型值，5V AVDD ，其中包括内部基准电流)
宽电源范围：2.7V至5.5V
带有施密特触发输入的 50MHz 串行外设接口(SPI)
LDAC 和CLR功能
支持轨到轨运行的输出缓冲器
封装：超薄小外形尺寸封装(VSSOP)-10

应用领域

便携式仪表
可编程逻辑控制器(PLC)模拟输出模块
闭环伺服器控制
压控振荡器调谐
数据采集系统
可编程增益和偏移调整

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	14位
	通道数	2
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	7us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	50MHz
	静态电流	900uA
