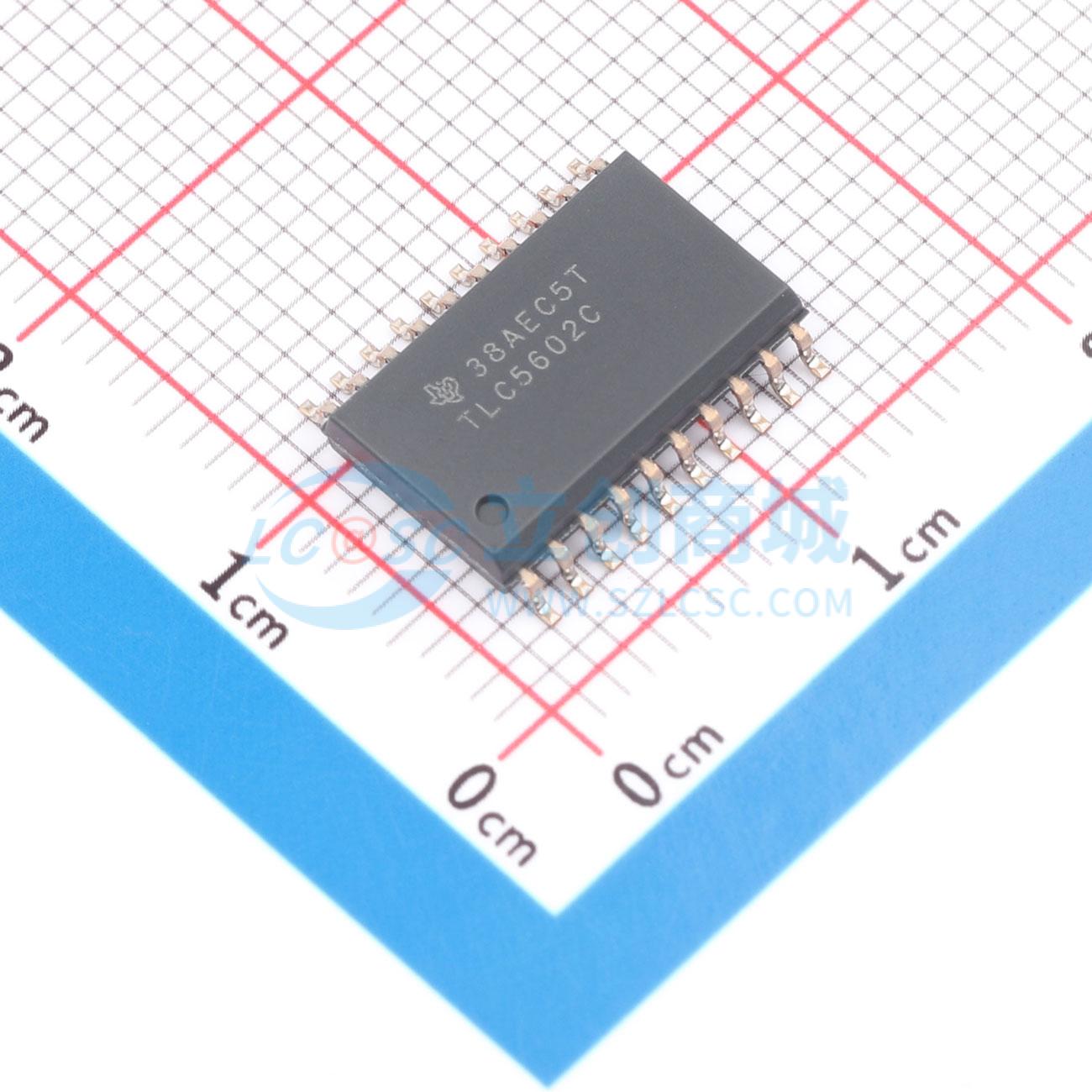

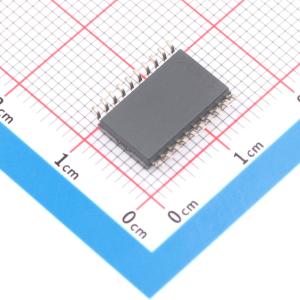

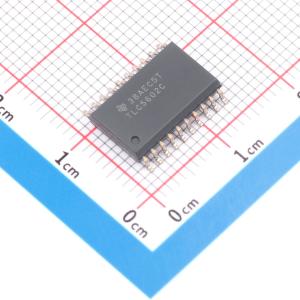

温馨提醒：图片仅供参考，商品以实物为准
TLC5602CDWR
8位视频数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5602x系列器件是低功耗、超高速视频数模转换器，适用于数字视频应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5602CDWR
- 商品编号
- C2862804
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.81855克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 1 | |
| 接口类型 | 并行 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 30ns | |
| 输出类型 | - | |
| 工作温度 | 0℃~+70℃ | |
| 基准电压源 | 外置 |
商品概述
TLC5602x 器件是采用 LinEPIC 1μm CMOS 工艺的低功耗、超高速视频数模转换器。TLC5602x 能以直流至 20 MHz 的采样率将数字信号转换为模拟信号。由于具备高速运行能力，TLC5602x 器件适用于数字视频应用，如数字电视、计算机视频处理和雷达信号处理。 TLC5602C 的工作温度范围为 0℃ 至 70℃。TLC5602M 的工作温度范围为 -55℃ 至 125℃ 的 温度范围。
商品特性
- 8 位分辨率
- ±0.2% 线性度
- 最大转换速率：典型值 30 MHz，最小值 20 MHz
- 模拟输出电压范围：VDD 至 VDD –1 V
- TTL 数字输入电压：5V 单电源供电
- 低功耗：典型值 80 mW
- 可与富士通 MB40778 互换
应用领域
- 数字电视
- 计算机视频处理
- 雷达信号处理
