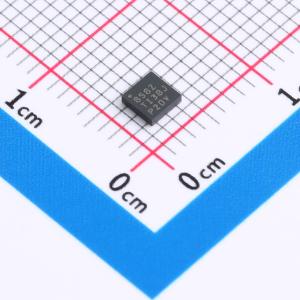

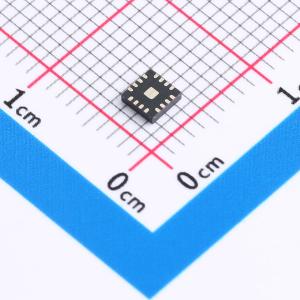

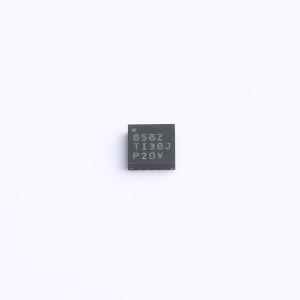

DAC80508ZRTET

DACx0508是低功耗八通道缓冲电压输出数模转换器(DAC) 引脚兼容系列中的一员，具有16/14/12分辨率。DACx0508包括一个2.5V（5ppm/°C）内部基电压准，消除了大多数应用中所需的外部精密基准。用户可选增益配置提供1.25V（增益 = 1/2）、2.5V（增益 = 1）或5V（增益 = 2）满量程输出电压。该器件由单个2.7V至5.5V电源供电，具有单调性，并能提供±1 LSB INL的高线性度。 DACx0508通过一个运行时钟速率高达50MHz的串行接口进行通信。VIO引脚使串行接口可在1.7V至5.5V范围内运行。DACx0508灵活接口支持使用广泛的行业标准微处理器和微控制器。 DACx0508采用了上电复位电路，以便进行上电并将DAC输出保持在零电平或中间电平，直到在该器件中写入一个有效代码。该器件耗用低至0.6mA/通道(5.5V)的电流，因此适用于依靠电池供电的设备。按通道断电功能将器件电流消耗量降低至15μA。 DACx0508采用小型封装，可在 -40°C至 +125°C的温度范围内正常运行。

• INL：±1LSB，16位分辨率时最高TUE：FSR最大值为±0.1%
• 集成2.5V精密内部基准电压
• 初始精度：±5mV（最大值）
• 低温漂：2ppm/°C（典型值），DAC80508
• 高驱动能力：20mA，0.5V电源轨
• 灵活的输出配置
• 用户可选增益：2、1或1/2
• 复位至零标度或中标度
• 清除输出函数：DACx0508C
• 宽运行范围：
  • 电源电压：2.7V至5.5V
  • 温度范围： -40°C至125°C
• 50MHz SPI兼容型串行接口
• 1.7V至5.5V运行
• 菊链运行方式
• CRC误差校验
• 低功耗：0.6mA/通道(5.5V)
• 小型封装：3mm×3mm，16引脚WQFN；2.4mm×2.4mm，16引脚DSBGA

• 光纤网络
• 无线基础设施
• 工业自动化
• 数据采集系统
