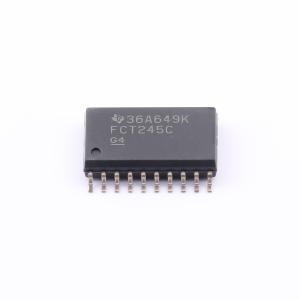

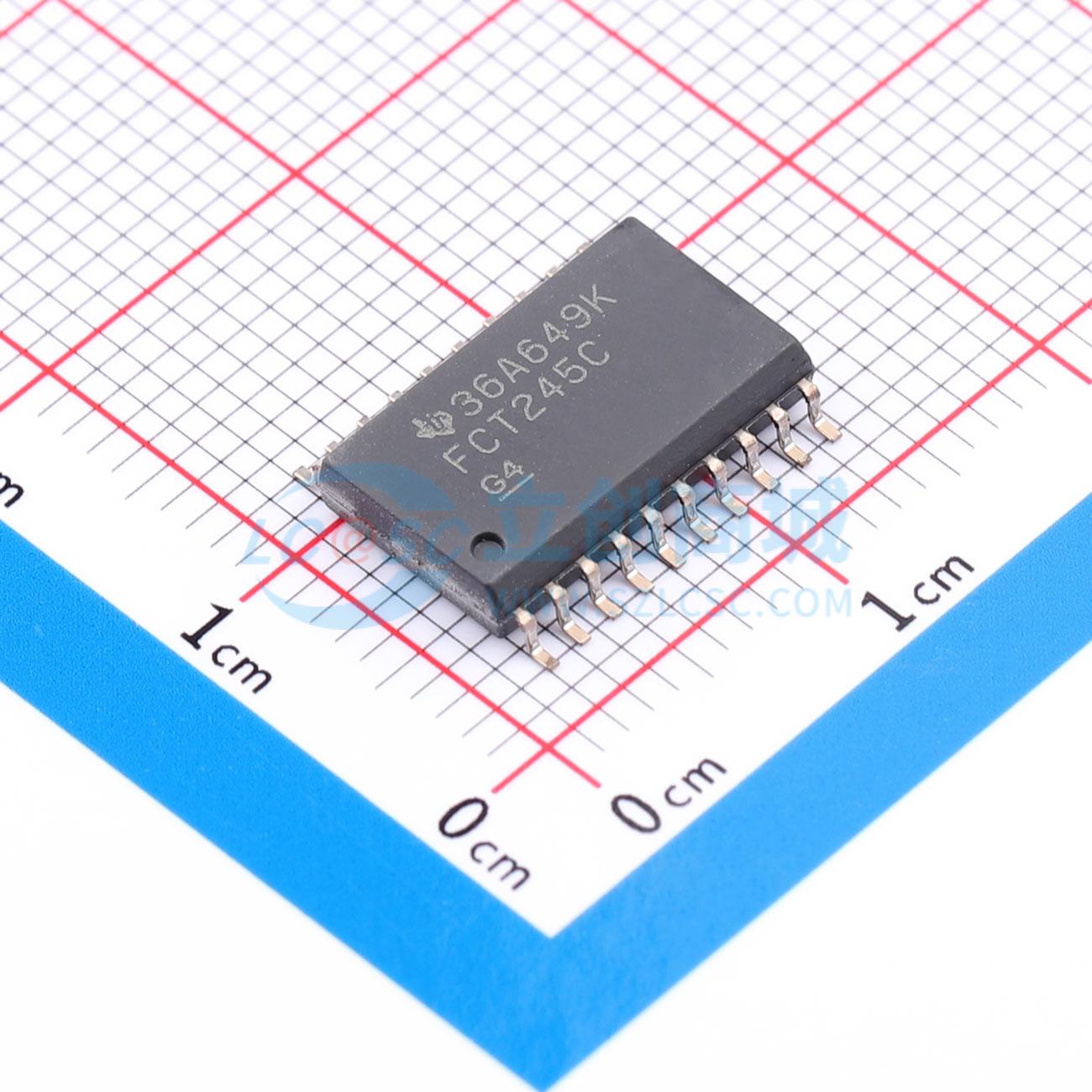

CY74FCT245CTSOC

8位三态输出收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CY74FCT245T 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: CY74FCT245CTSOC
商品编号: C2863247
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 0.798071克(g)

商品参数

商品概述

FCT245T器件包含八个带三态输出的同相双向缓冲器，面向总线类应用设计。发送/接收输入决定该双向收发器的数据流向，发送（高电平有效）允许数据从A端口流向B端口；输出使能为高电平时，会将A、B端口都置于高阻抗状态，禁用两端口。该器件针对部分掉电应用做了完整规范，Ioff电路可在器件掉电时禁用输出，防止破坏性电流回流通过器件，现有CY54FCT245T和CY74FCT245T两种型号对应不同封装。

商品特性

功能、引脚分配、驱动能力与FCT和F逻辑兼容
相比等效FCT功能，输出高电平更低，典型值为3.3V
集成边沿速率控制电路，可显著改善噪声特性
Ioff支持部分掉电模式运行
ESD防护性能超过JESD 22标准，可承受2000V人体模型(A114-A)、200V机器模型(A115-A)、1000V带电器件模型(C101)测试
上升时间与下降时间匹配
完全兼容TTL输入与输出逻辑电平
具备三态输出
CY54FCT245T输出灌电流为48mA，输出拉电流为12mA
CY74FCT245T输出灌电流为64mA，输出拉电流为32mA
电源电压对地范围最大值为-0.5V~7V
直流输入电压范围最大值为-0.5V~7V
直流输出电压范围最大值为-0.5V~7V
单引脚直流输出灌电流最大额定值为120mA
不同封装热阻抗：P封装69℃/W，Q封装68℃/W，SO封装58℃/W
通电工作环境温度范围为-65℃~135℃
存储温度范围为-65℃~150℃
所有未使用的输入必须接VCC或GND，才能保证器件正常工作

应用领域

适用于总线类系统应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	TTL兼容CMOS
	输出类型	三态
	工作电压	4.75V~5.25V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74FCT
	工作温度	-40℃~+85℃
	静态电流(Iq)	200uA
	传播延迟(tpd)	4.1ns
	功能特性	边沿速率可控；掉电隔离；输出使能
