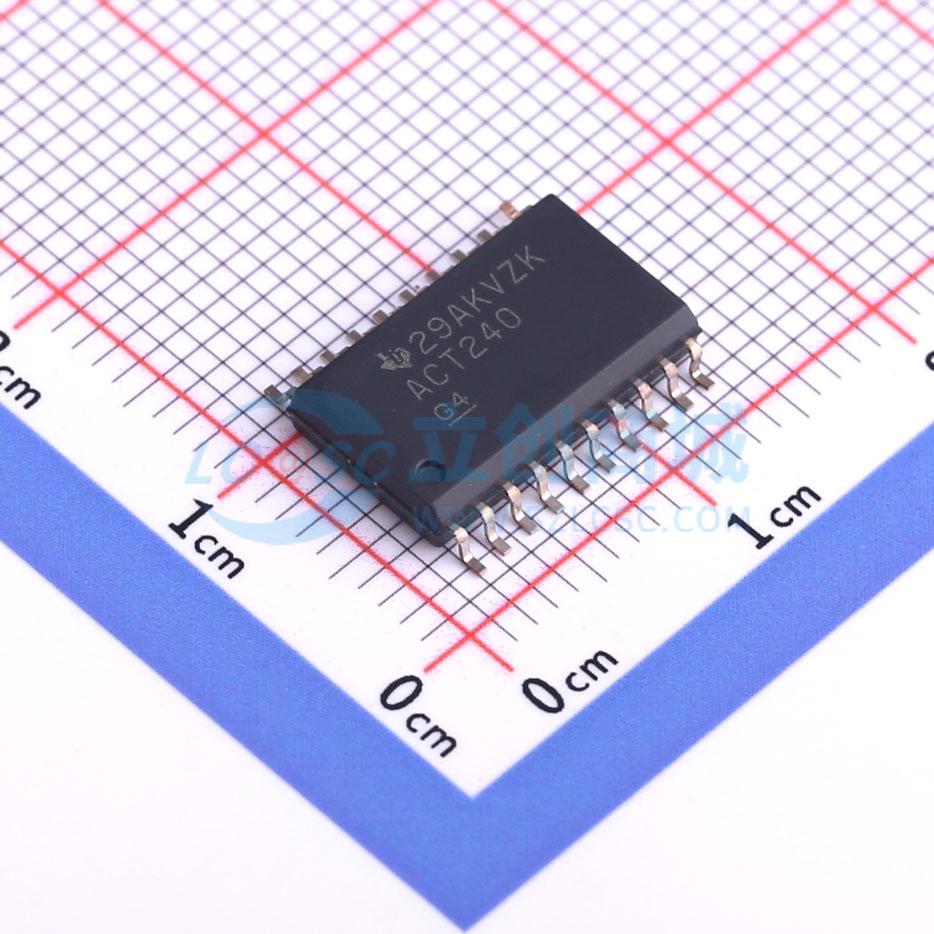

SN74ACT240DWR实物图

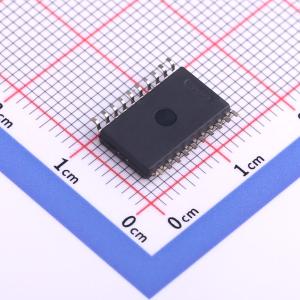

  • SN74ACT240DWR商品缩略图
  • SN74ACT240DWR商品缩略图
  • SN74ACT240DWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74ACT240DWR

带三态输出的八进制缓冲器/驱动器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74ACT240 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道 4.5V 至 5.5V 反相器
品牌名称
TI(德州仪器)
商品型号
SN74ACT240DWR
商品编号
C2863546
商品封装
SOIC-20​
包装方式
编带
商品毛重
0.779733克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压4.5V~5.5V
元件数2
每个元件位数4
通道类型单向
属性参数值
灌电流(IOL)24mA
拉电流(IOH)24mA
系列74ACT
工作温度-40℃~+85℃
静态电流(Iq)40uA
传播延迟(tpd)8.5ns@5V,50pF
功能特性输出使能

商品概述

该产品为八进制缓冲器与线路驱动器,专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。ACT240器件分为两个带独立输出使能输入的4位缓冲器驱动器;当输出使能为低电平时,器件将A输入的反向数据传输至Y输出,当输出使能为高电平时,输出处于高阻抗状态。为保证器件在上电或掉电过程中保持高阻抗状态,输出使能端需通过上拉电阻连接至VCC,电阻的最小取值由驱动器的灌电流能力决定。所有未使用的输入必须接VCC或GND,以保证器件正常工作。

商品特性

  • 产品包含SN54ACT240、SN74ACT240两个系列,提供J、W、DB、DW、N、NS、PW、FK多种封装
  • 工作电源VCC范围为4.5V~5.5V
  • 输入可承受最高5.5V电压
  • 5V工作条件下最大传输延迟tpd为8.5ns
  • 输入兼容TTL电平
  • 最大额定电源电压范围:-0.5V~7V
  • 最大额定输入电压范围:-0.5V ~ VCC + 0.5V
  • 最大额定输出电压范围:-0.5V ~ VCC + 0.5V
  • 输入钳位电流范围:±20mA
  • 输出钳位电流范围:±20mA
  • 连续输出电流范围:±50mA
  • VCC或GND端连续电流范围:±200mA
  • 不同封装热阻抗:DB封装70℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W,PW封装83℃/W
  • 存储温度范围:-65℃~150℃
  • 参数测试要求:单次测试仅测试一个输出,测试时长不超过2ms;输入脉冲特性为PRR ≤ 1 MHz,输出阻抗50Ω,上升时间tr ≤ 2.5 ns,下降时间tf ≤ 2.5 ns;每次测量仅完成一次输入跳变

应用领域

  • 三态存储器地址驱动
  • 时钟驱动
  • 面向总线的接收器与发射器
