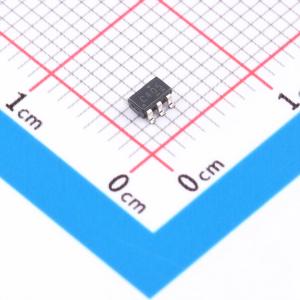

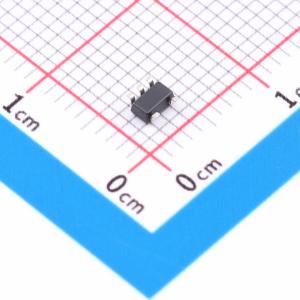

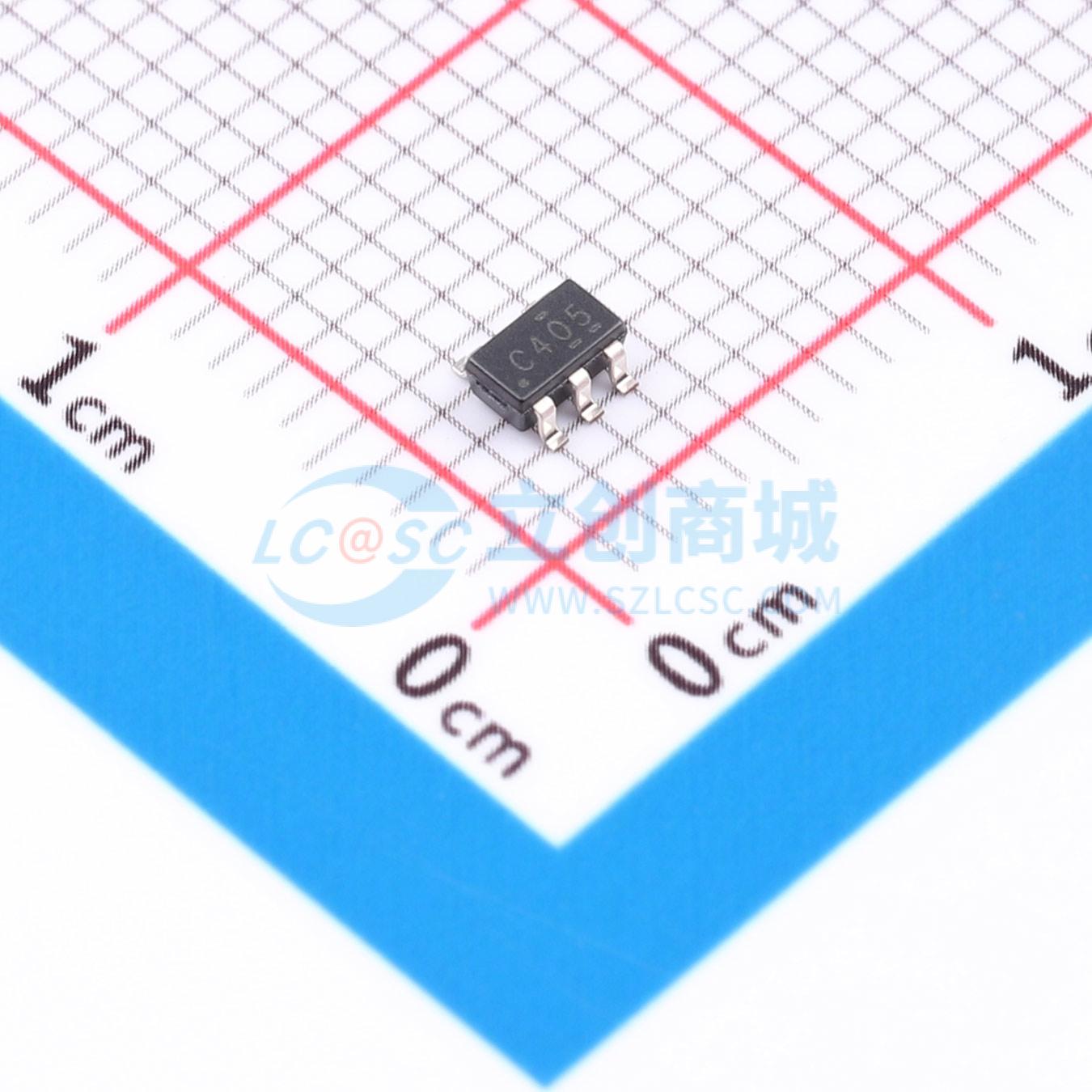

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G240DBVT
带三态输出的单缓冲器/驱动器
- 描述
- SN74LVC1G240 具有三态输出的单路 1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G240DBVT
- 商品编号
- C2864009
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0345克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 400mV | |
| 传播延迟(tpd) | 4.5ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
这是一款带三态输出的单缓冲器驱动器，型号为SN74LVC1G240，设计用于Vcc 1.65V至5.5V工作条件，为带三态输出的单线驱动器，当输出使能OE输入为高电平时，输出禁用。NanoFree封装技术采用将芯片本身作为封装的方案。为确保上电或掉电期间保持高阻态，OE需通过上拉电阻连接至Vcc，电阻的最小值由驱动器的灌电流能力决定。该器件针对部分掉电应用采用Ioff进行了完整规范设计，Ioff电路可禁用输出，避免器件掉电时产生损坏性回流电流。该器件内置有限的ESD保护，存储或操作过程中，应将引线短路或将器件放置在导电泡沫中，避免MOS栅极受到静电损坏，提供多种封装选项。
商品特性
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 支持向下电压转换至Vcc
- 3.3V条件下最大传输延迟tpd为3.7ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式、背驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22标准，可承受2000V人体模型放电、200V机器模型放电、1000V充电器件模型放电
- 未使用的输入必须保持在Vcc或GND，以确保器件正常工作
- 典型参数测试条件为Vcc=3.3V，环境温度TA=25℃
