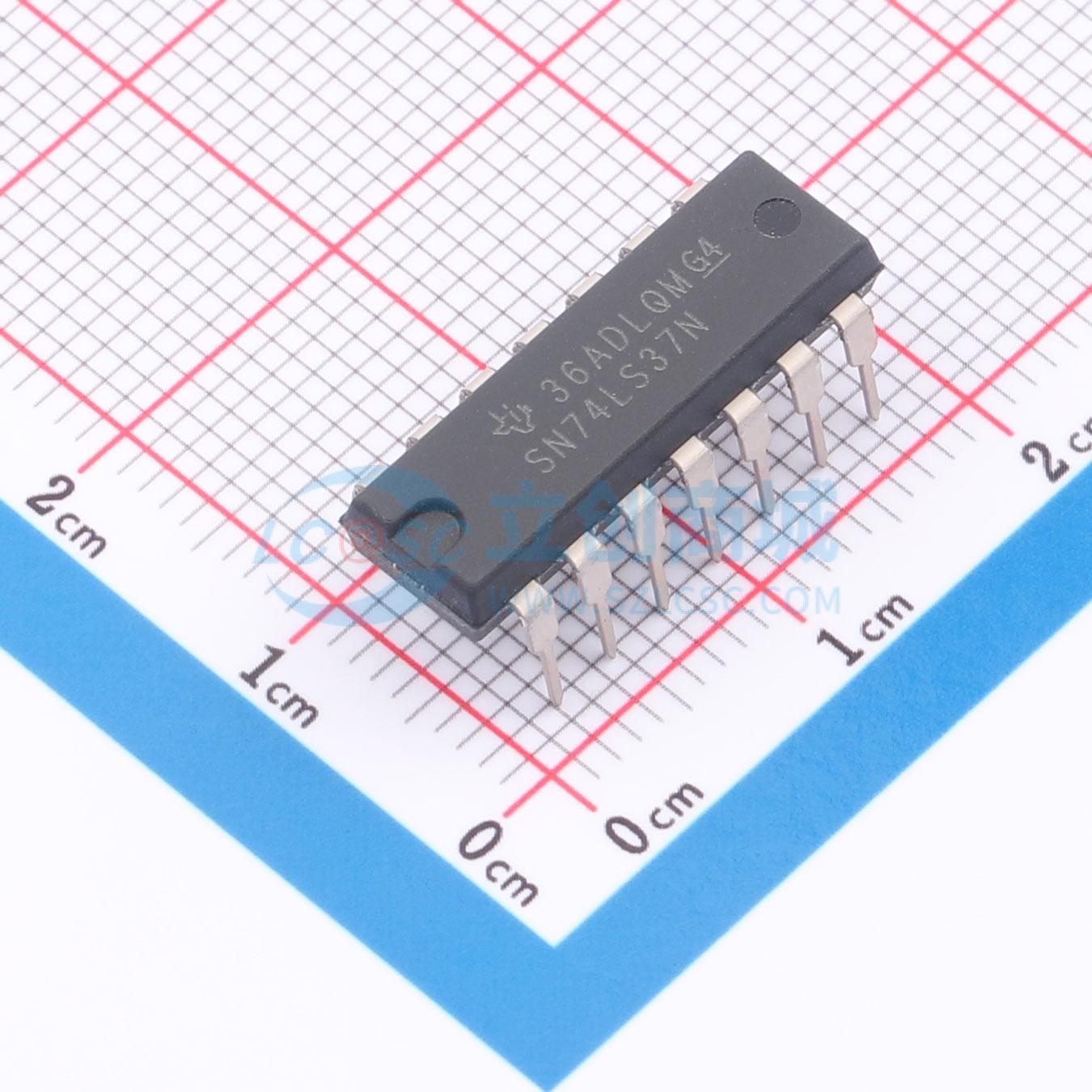

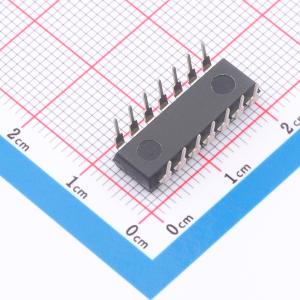

SN74LS37N
四通道2输入正与非缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS37 4 通道、双输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS37N
- 商品编号
- C2864032
- 商品封装
- PDIP-14
- 包装方式
- 编带
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 1.2mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 24ns@5V,45pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该系列器件包含四个独立的双输入与非缓冲门，逻辑关系为Y等于A与B的与非，也可表示为Y等于A的非加B的非，拥有多种不同型号。
商品特性
- 提供多种封装类型可选，包括塑料小外形封装、陶瓷芯片载体、扁平封装、塑料双列直插封装、陶瓷双列直插封装
- SN5437、SN54LS37、SN54S37的工作温度范围为-55℃~125℃
- SN7437、SN74LS37、SN74S37的工作温度范围为0℃~70℃
- 电源电压VCC最大额定值为7V
- 输入电压最大额定值：37、S37型号为5.5V，LS37型号为7V
- 存储温度范围为-65℃~150℃
- 典型参数测试条件为VCC=5V，环境温度TA=25℃
- 同一时间仅允许一个输出短路，短路持续时间不得超过规定限值
- 逻辑符号符合ANSI/IEEE Std 91-1984和IEC Publication 617-12标准
- 部分引脚无内部连接
