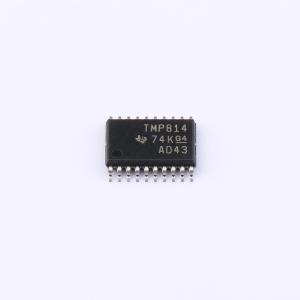

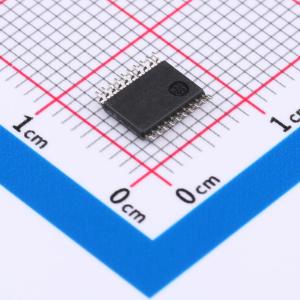

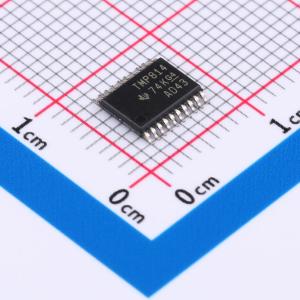

TMP814PWR
变速单相全波风扇电机预驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMP814 适用于 12V、24V 或 48V 应用的含传感器单相 BLDC 栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP814PWR
- 商品编号
- C2864038
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 9V~16V |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 工作温度 | -30℃~+95℃ |
商品概述
TMP814是一款单相双极变速风扇电机预驱动器，可与外部PWM信号配合使用。通过添加少量外部元件，可实现高效、安静且低功耗的电机驱动电路，调速范围大。 该器件非常适合驱动大型风扇电机（大风量、大电流），如服务器和消费产品中使用的风扇电机。
商品特性
- 单相全波驱动预驱动器
- 使用PNP - NMOS作为外部功率晶体管，通过低饱和输出和单相全波驱动实现高效低功耗驱动（PMOS - NMOS也适用）
- 外部PWM输入实现变速功能
- 采用单独励磁上直接PWM（f = 25 kHz）控制方法，实现高度静音的速度控制
- 兼容12 V、24 V和48 V电源
- 内置电流限制电路
- 启动时采用斩波式电流限制
- 内置无功电流切断电路，切断相变前的无功电流，实现静音和低功耗驱动
- 最低速度设置引脚，可通过外部电阻设置最低速度。启动辅助电路可实现极低速度启动
- 用于霍尔偏置的恒压输出引脚
- 内置锁定保护和自动复位功能
- FG（转速检测）和RD（锁定检测）输出
应用领域
- 服务器风扇（最高48 V）
- 家电风扇（最高48 V）
