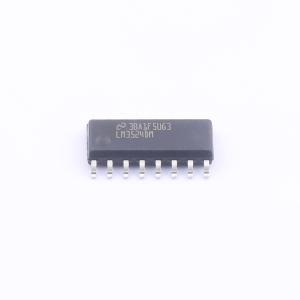

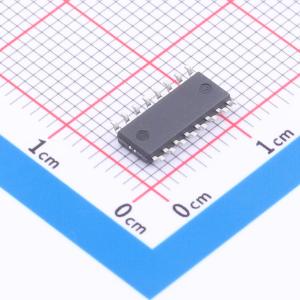

LM3524DM/NOPB

LM3524D系列是行业标准LM3524的改进版本。它的规格有所提升，并具备额外特性，且与现有的3524系列引脚兼容。新特性减少了原版本中常需的额外外部电路。 LM3524D具有±1%精度的5V基准电压源。输出驱动晶体管的载流能力提升至200 mA，同时降低了VCEsat，并将VCE击穿电压提高到60V。误差放大器的共模电压范围提升至5.5V，从而无需从5V基准电压源使用电阻分压器。 在LM3524D中，电路偏置线与关断引脚相互隔离。这可防止振荡器脉冲幅度和频率受关断操作干扰。此外，在高频（f = 300 kHz）下，每个输出的最大占空比从其他3524型号的35%提升至44%。 此外，LM3524D现在可通过引脚3进行外部同步。还增加了一个锁存器，以确保即使在嘈杂环境中每个周期也只有一个脉冲。LM3524D包含双脉冲抑制逻辑，可确保在关断条件解除后，T触发器的状态仅在第一个时钟脉冲到达后才会改变。此特性可防止同一输出连续脉冲两次，从而降低推挽设计中铁芯饱和的可能性。

• 与标准LM3524系列完全互换
• 带热关断功能的±1%精度5V基准电压源
• 输出直流电流可达200 mA
• 输出能力达60V
• 误差放大器具有宽共模输入范围
• 每个周期一个脉冲（噪声抑制）
• 高频下最大占空比得到改善
• 双脉冲抑制
• 通过引脚3进行同步
