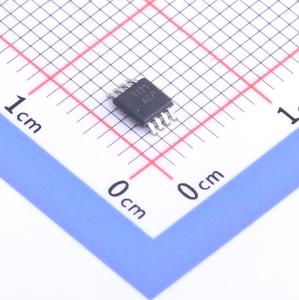

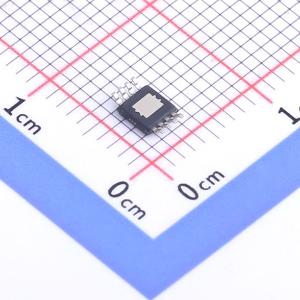

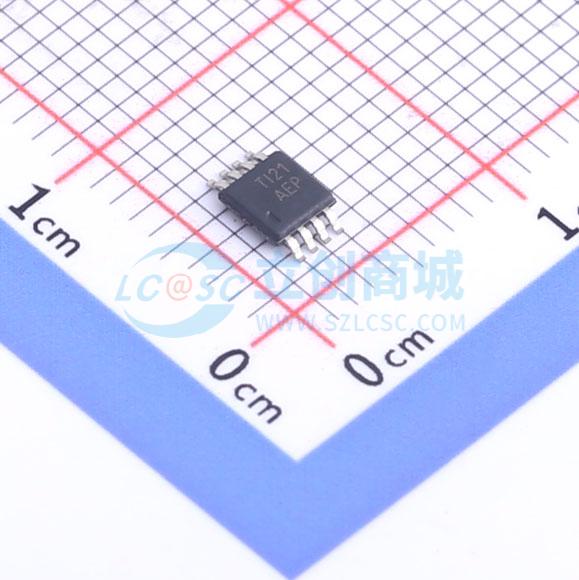

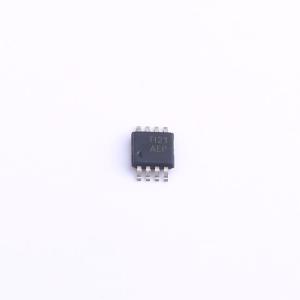

温馨提醒：图片仅供参考，商品以实物为准
THS4082IDGNR
175-MHz低功耗高速放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS4082 双通道 175MHz 低功耗电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4082IDGNR
- 商品编号
- C2864070
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 175MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 230V/us | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电流(Ios) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 10nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 3.4mA | |
| 输出电流 | 85mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 10V~30V | |
| 双电源电压(Vee~Vcc) | -15V~-5V；5V~15V | |
| 功能特性 | ESD保护；内置补偿 |
商品概述
THS4081是单通道信号放大器，THS4082是双通道放大器，二者均为超低功耗高速电压反馈放大器，内置ESD保护电路，可采用标准SOIC封装或MSOP PowerPAD封装。
商品特性
- 每通道静态电流低至3.4mA
- 高速性能好，175MHz带宽（-3dB，G=1），压摆率230V/μs，0.1%精度建立时间为43ns
- 输出驱动能力强，典型输出电流为85mA，最大输出电流可达150mA
- 视频性能良好，35MHz带宽（0.1dB，G=1），差分增益0.01，差分相位0.05°
- 失真极低，总谐波失真参数为：1MHz频率下，负载150Ω时为-64dBc；1MHz频率下，负载1kΩ时为-79dBc
- 支持宽范围电源供电，电源电压范围为±5V~±15V，最大电源电压为±16.5V
- 最高允许结温为150℃，工作环境温度范围：C后缀型号为0℃~70℃，I后缀型号为-40℃~85℃，存储温度范围为-65℃~150℃
应用领域
- 通信领域应用
- 视频领域应用
- 对低失真有要求的信号放大场景
