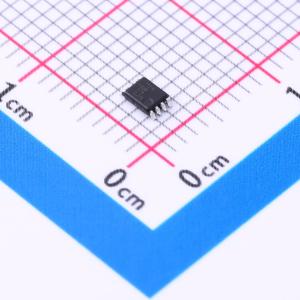

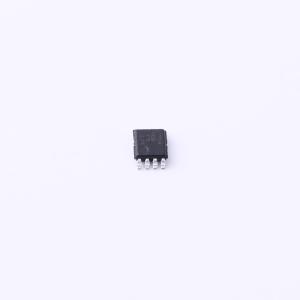

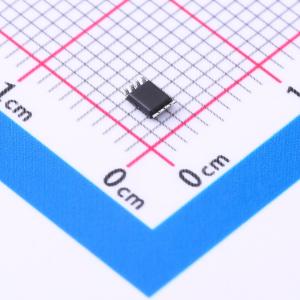

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G38DCUR
带漏极开路输出的双2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G38 具有漏极开路输出的 2 通道、2 输入、1.65V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G38DCUR
- 商品编号
- C2864209
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.3ns@5V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 | |
| 输入类型 | - | |
| 输出类型 | 开漏 |
商品概述
SN74LVC2G38是一款带开漏输出的双路2输入与非门，可在1.65V至5.5V的Vcc工作电压范围内运行，采用正逻辑，实现布尔函数Y = 非A · 非B 或 Y = 非A + 非B，具备Ioff电路，可支持部分掉电应用，断电时禁用输出，防止损坏性反向电流流过器件；存储或操作过程中需将引脚短接或将器件置于导电泡沫中，防止静电损坏MOS门。
商品特性
- 提供NanoFree封装选项
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为4ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动电流为±24mA
- Vcc=3.3V、TA=25℃时，典型输出地弹VOLP小于0.8V
- Vcc=3.3V、TA=25℃时，典型输出VOH下冲VOHV大于2V
- Ioff支持带电插入、部分掉电模式操作和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
