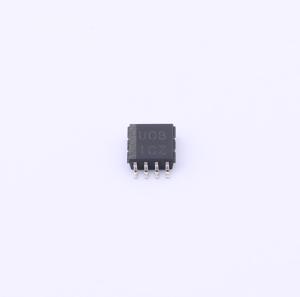

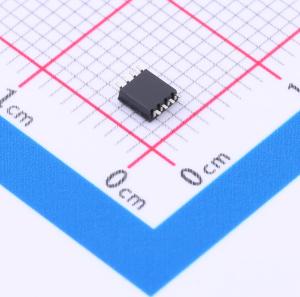

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC2G08DCTR

双路2输入正与门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC2G08 2 通道、2 输入、0.8V 至 2.7V 超高速 (2.4ns) 与门
品牌名称: TI(德州仪器)
商品型号: SN74AUC2G08DCTR
商品编号: C2864336
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.076克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	0V~700mV
	输出高电平(VOH)	1.8V
	输出低电平(VOL)	600mV
	系列	74AUC系列
	传播延迟(tpd)	1.6ns@2.5V,30pF
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	局部关断模式；过压容忍输入

商品概述

这是一款双路2输入正与门器件，型号为SN74AUC2G08，可实现正逻辑布尔运算Y = A×B或Y = A非 + B非，工作电源电压范围为0.8V~2.7V，专为1.65V~1.95V电源电压工作场景设计；针对部分掉电应用做了完整规范，Ioff电路可在器件断电时关断输出，防止损坏器件的反向电流流过。

商品特性

提供NanoFree封装可选，该封装技术以裸片作为封装
针对1.8V工作做了优化，支持3.6V I/O耐压，可支持混合模式信号工作
Ioff功能支持部分掉电模式工作
可在低于1V电压下工作
1.8V条件下最大传输延迟tpd为1.5ns
低功耗，1.8V条件下功耗为10μA
1.8V条件下输出驱动能力为±8mA
闩锁性能超过JESD 78 II类规范要求的100mA
ESD防护超过JESD 22规范要求，可承受2000V人体模型放电、200V机器模型放电、1000V带电器件模型放电

应用领域

适用于需要部分掉电功能的逻辑电路场景

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与门
	门电路数量	2
	工作电压	800mV~2.7V
	静态电流(Iq)	10uA
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	输入高电平(VIH)	1.7V
