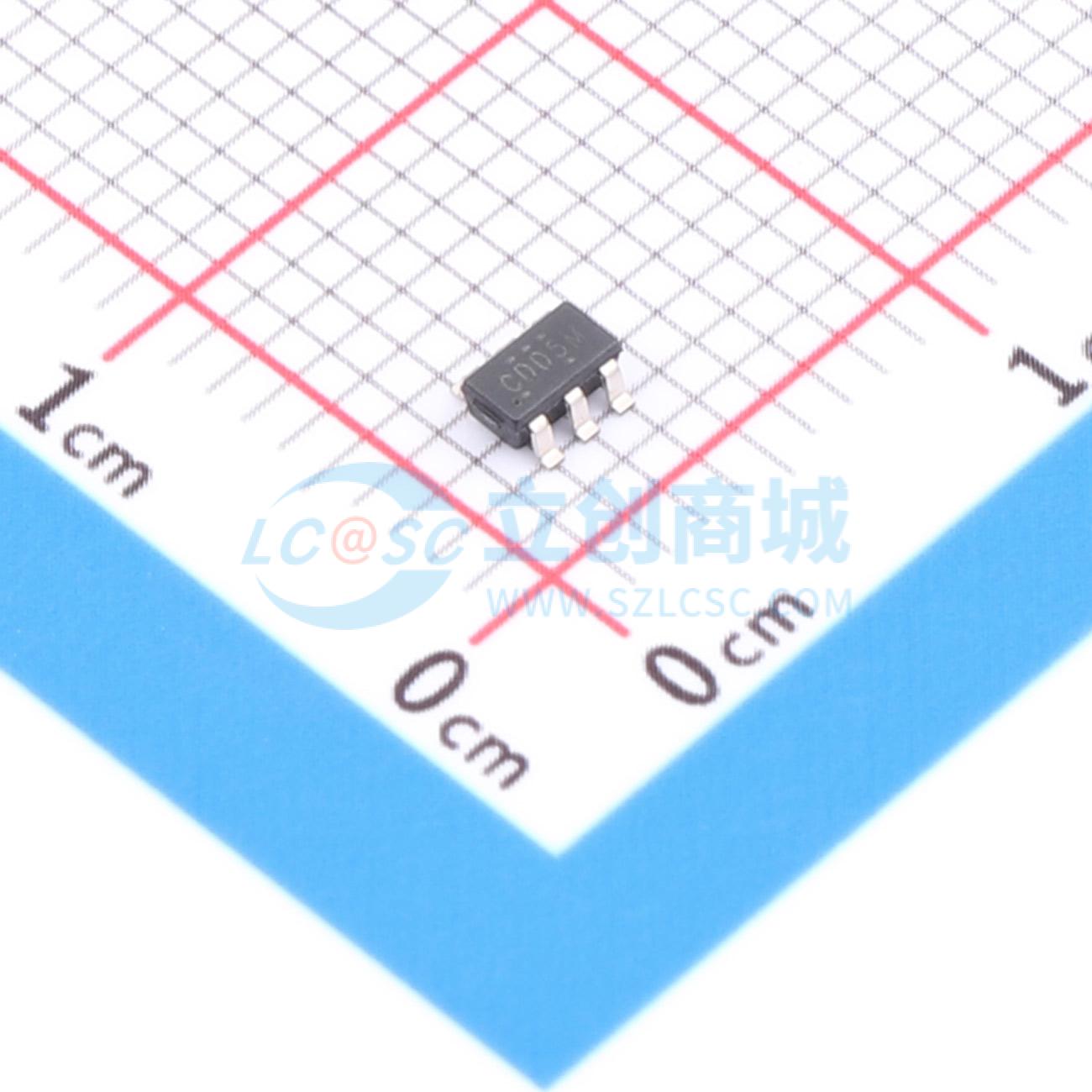

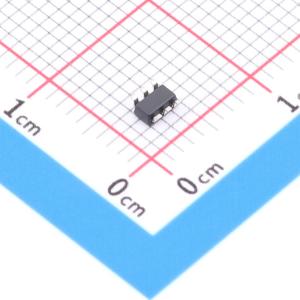

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G3208MDBVTEP
74LVC1G3208MDBVTEP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G3208-EP 单通道 3 输入正或与门增强型产品
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74LVC1G3208MDBVTEP
- 商品编号
- C2864850
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门；或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 12.5uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 800mV；700mV；1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@3.3V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
该器件设计VCC工作范围为1.65V至5.5V。SN74LVC1G3208是一款单3输入正或与门，在正逻辑中实现布尔函数Y = (A + B)·C。通过将一个输入接GND或VCC，SN74LVC1G3208可提供另外两种功能。当C接VCC时，该器件作为2输入或门工作(Y = A + B)。当A接GND时，该器件作为2输入与门工作(Y = B·C)。当B接GND时，该器件也作为2输入与门工作(Y = A·C)。该器件针对采用Ioff的部分掉电应用进行了完整规范。Ioff电路禁用输出，防止器件掉电时损坏性的反向电流流过器件。
商品特性
- 支持5V VCC工作
- 输入可承受电压最高至5.5V
- 3.3V时最大tpd为5ns
- 低功耗，最大Icc为12.5μA
- 3.3V时输出驱动为±24mA
- 输入迟滞允许缓慢输入转换，提升输入开关抗干扰能力（3.3V时典型Vhys为250mV）
- 可实现三种组合功能:或与门；或门；与门
- Ioff支持部分掉电模式工作
