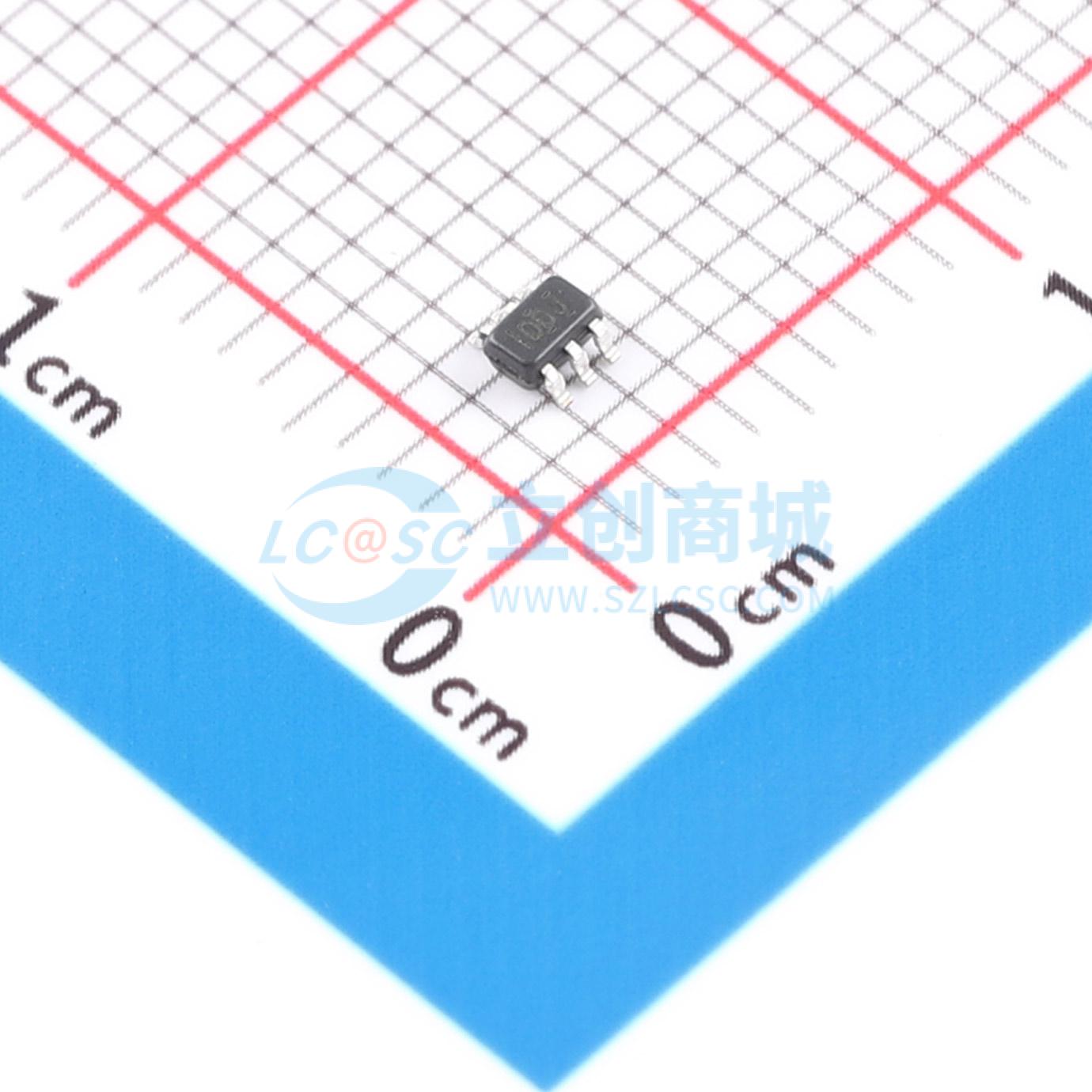

SN74LVC1G3208DCKT
单3输入正或与门，支持5V Vcc操作，可用于三种组合逻辑
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G3208 单路 3 输入正或与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G3208DCKT
- 商品编号
- C2864980
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门；或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 800mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.9ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
单三输入正或与门器件，型号为SN74LVC1G3208
商品特性
- 提供多种封装可选
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 可实现向下电压转换至Vcc
- 3.3V条件下最大传播延迟tpd为5ns
- 低功耗，最大电源电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- 输入迟滞允许缓慢输入变化，可提升输入开关抗干扰能力，3.3V条件下输入迟滞典型值为250mV
- 支持三种逻辑配置：或与门、或门、与门
- Ioff支持带电插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD保护性能符合JESD 22标准，人体模型为2000V，机器模型为200V，充电器件模型为1000V
- 内置有限的ESD保护，存储或操作时需采取防护措施避免MOS栅极静电损坏
- 所有未使用的输入端必须接Vcc或GND，以保证器件正常工作
