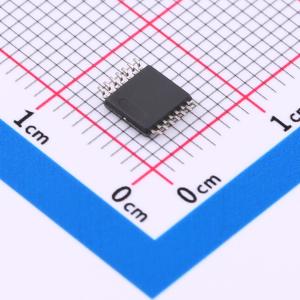

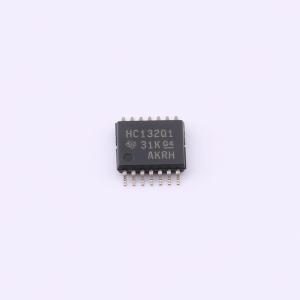

温馨提醒：图片仅供参考，商品以实物为准
SN74HC132QPWRQ1
SN74HC132QPWRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC132-Q1 具有施密特触发器输入的汽车 4 通道、4 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC132QPWRQ1
- 商品编号
- C2865174
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 2.5V~5.9V | |
| 输出低电平(VOL) | 1mV~400mV | |
| 系列 | - | |
| 传播延迟(tpd) | 18ns@4.5V,10pF | |
| 工作温度 | -40℃~+125℃ |
商品概述
此器件包含四个具有施密特触发输入的独立双输入与非门。每个逻辑门以正逻辑执行布尔函数 Y = (A · B)（上划线）。
商品特性
- 符合AEC-Q100标准，面向汽车应用
- 器件温度等级1：-40℃至+125℃，TA
- 施密特触发输入可实现慢速或高噪声输入信号
- 正负输入钳位二极管
- 宽工作电压范围：2V至6V
- 支持高达10个LSTTL负载的扇出
- 与LSTTL逻辑IC相比，可显著降低功耗
应用领域
- 警报/篡改检测电路
- S-R锁存器
