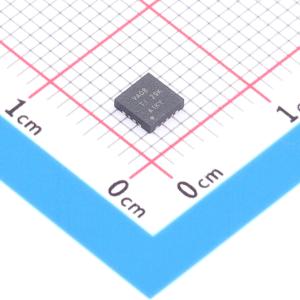

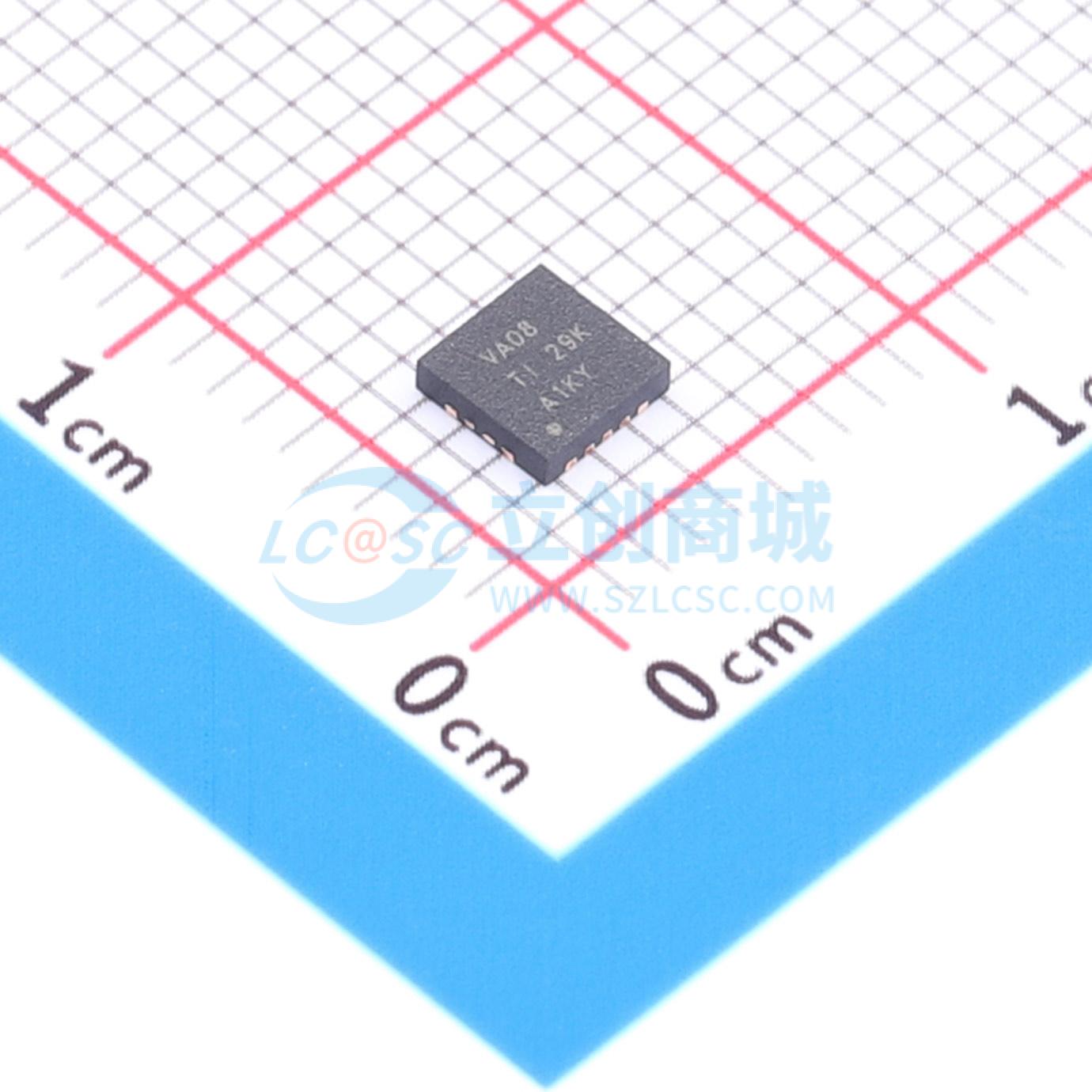

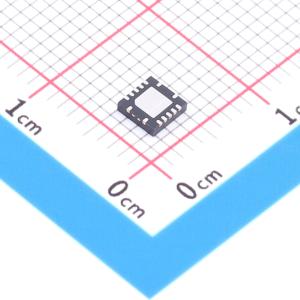

温馨提醒：图片仅供参考，商品以实物为准
SN74ALVC08RGYR
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVC08 4 通道、双输入、1.65V 至 3.6V 超高速 (3ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVC08RGYR
- 商品编号
- C2865420
- 商品封装
- VQFN-14-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.140745克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 2V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74ALVC | |
| 传播延迟(tpd) | 2.9ns@3.3V | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
四通道2输入正与门，工作电源电压范围为1.65V至3.6V，正逻辑下可实现Y = A×B 或 Y = 非A + 非B的布尔逻辑功能，提供多种封装类型
商品特性
- 工作电压范围为1.65V~3.6V
- 3.3V供电条件下最大传输延迟tpd为2.9ns
- 3.3V供电条件下输出驱动电流为±24mA
- 闩锁性能超过250mA，符合JESD 17标准
- 静电放电保护符合JESD 22标准
- 静电放电防护等级为：人体模型2000V，机器模型200V，充电器件模型1000V
- 所有未使用输入端必须接VCC或地，才能保证器件正常工作
