温馨提醒：图片仅供参考，商品以实物为准

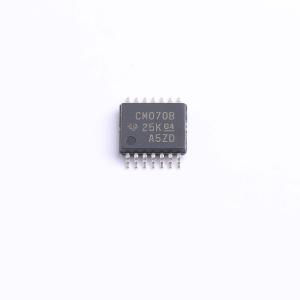

CD4070BPWR
CMOS四异或门和四异或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4070B 4 通道、双输入、3V 至 18V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4070BPWR
- 商品编号
- C2865674
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 14.95V~15V | |
| 输出低电平(VOL) | 0V~50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 100ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD4070B包含四个独立的异或门，CD4077B包含四个独立的同或门，可为系统设计者分别提供异或功能和同或功能的直接实现方案
商品特性
- 提供两种型号，CD4070B为四路异或门，CD4077B为四路同或门
- 支持多种封装形式，包括PDIP、CERDIP、SOIC、SOP、TSSOP
- 属于高压类型，额定电压20V
- 中速运行，典型传播延迟tPHL、tPLH为65ns，测试条件为VDD = 10V，CL = 50pF
- 在20V电压下完成静态电流全测试
- 具备标准化对称输出特性
- 支持5V、10V和15V参数额定值
- 全封装温度范围、18V电压下最大输入电流为1μA；18V电压、25℃条件下最大输入电流为100nA
- 全封装温度范围内具备噪声容限：VDD = 5V时为1V，VDD = 10V时为2V，VDD = 15V时为2.5V
- 满足B系列CMOS器件描述相关标准规范的所有要求
- 直流电源电压范围为-0.5V~20V
- 所有输入的电压范围为-0.5V~VDD+0.5V
- 直流输入电流为±10mA
- 工作温度范围为-55℃~125℃，典型工作电源电压范围为3V~18V
- 不同封装热阻抗参数：E PDIP封装为80℃/W，M SOIC封装为86℃/W，NS SOP封装为76℃/W，PW TSSOP封装为113℃/W
- 密封封装或裸片最高结温为175℃，塑料封装最高结温为150℃，存储温度范围为-65℃~150℃
应用领域
- 逻辑比较器
- 加法器/减法器
- 奇偶发生器与校验器
