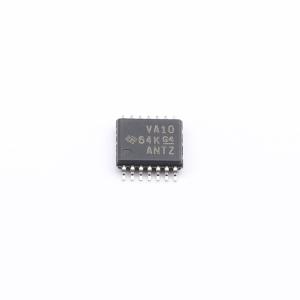

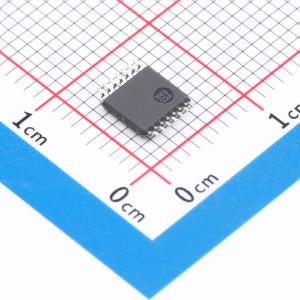

SN74ALVC10PWR
三个三输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVC10 3 通道、3 输入、1.65V 至 3.6V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVC10PWR
- 商品编号
- C2865980
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2.4V；2V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74ALVC系列 | |
| 传播延迟(tpd) | 3ns@3.3V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
SN74ALVC10是一款三路三输入正与非门逻辑器件，设计用于1.65V~3.6V电源电压下工作，采用正逻辑，实现布尔功能Y = 非(A·B·C)或Y = 非A + 非B + 非C，提供多种封装可选。
商品特性
- 工作电压范围为1.65V~3.6V
- 3.3V条件下最大传输延迟tpd为3ns
- 3.3V条件下输出驱动能力为±24mA
- 闩锁性能超过250mA，符合JESD 17标准
- 静电放电防护性能符合JESD 22标准，其中人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 所有未使用输入必须接VCC或GND，确保器件正常工作
- 所有典型参数的测试条件为VCC=3.3V，环境温度TA=25℃
