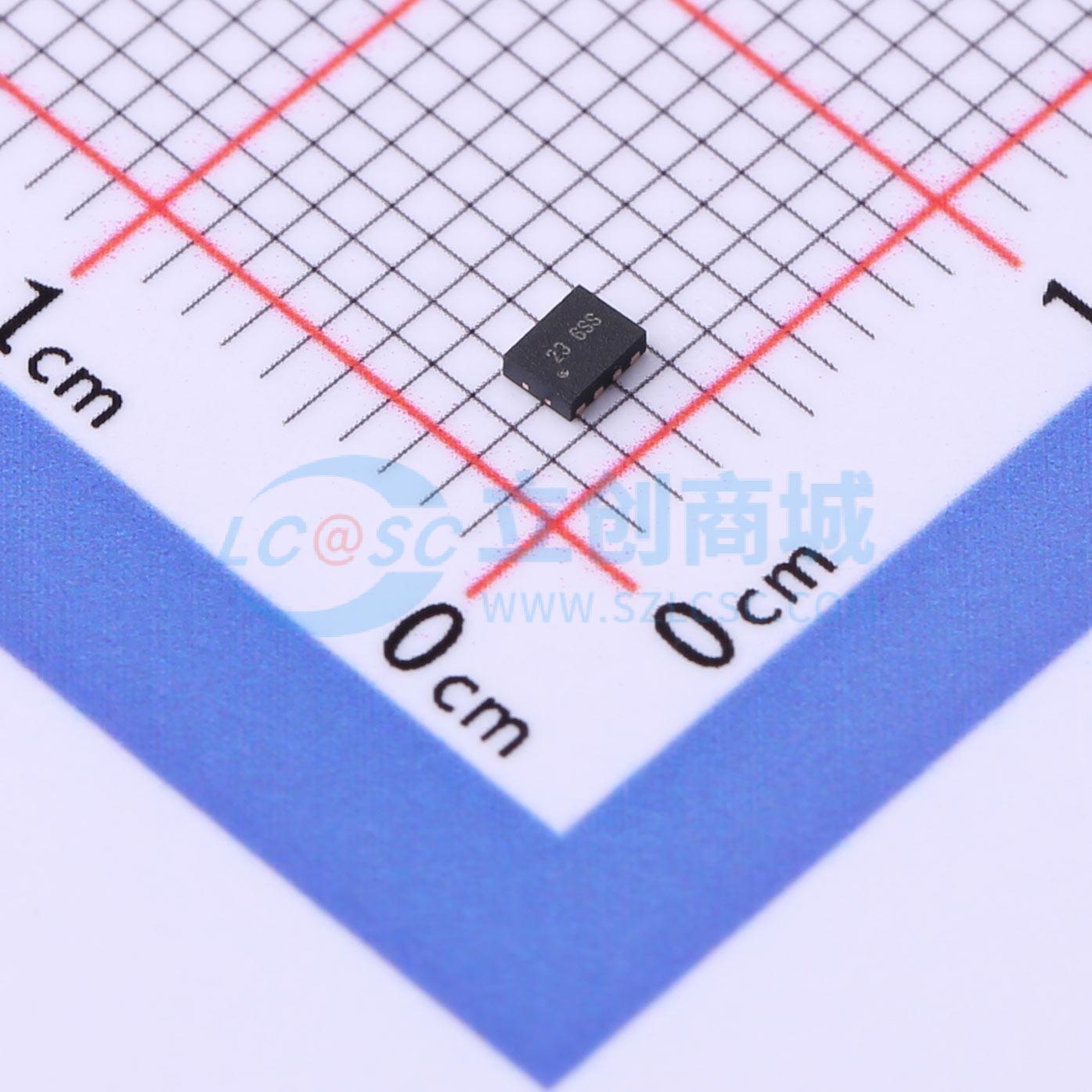

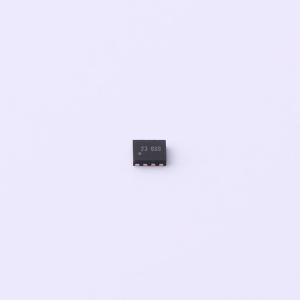

温馨提醒：图片仅供参考，商品以实物为准
TPD3F303DPVR
两路3阶 具有ESD保护的EMI滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPD3F303 适用于 SIM 卡且具有 300MHz -3dB 性能的 3 通道 5.5V、±15kV ESD 保护和 EMI 滤波器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD3F303DPVR
- 商品编号
- C2865991
- 商品封装
- USON-8-EP(1.6x2.1)
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 额定电压 | - | |
| 额定电流 | - | |
| 频率 | 308MHz | |
| 电感值 | - | |
| 滤波器阶数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 阻值 | 47Ω；100Ω | |
| 容值 | 20pF | |
| ESD 保护 | 有 | |
| 通道数 | 2 | |
| 衰减值 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPD3F303 是一款用于 SIM 卡接口的三通道集成型 EMI 滤波器。该器件集成了一个 VCC 箝位，用于在 VCC 线路上提供系统级的 ESD 保护。在 CLK 线路上设有阻值为 47Ω 的终端电阻器，并在 DATA 和 RST 线路上采用了一个 100Ω 终端。低通滤波器阵列降低了 EMI 辐射并提供了系统级的 ESD 保护。凭借其小外形封装及易用型引脚配置，TPD3F303 滤波器可适合广泛的应用。TPD3F303 专为抑制那些容易遭受电磁干扰的系统中的 EMI/RFI 噪声而设计。该滤波器系列内置一个 ESD 保护电路，用于防止应用在遭受远远超过 IEC 61000-4-2 (Level 4) 规格值的 ESD 应力时受损。TPD3F303 的规定工作温度范围为 -40℃ 至 85℃。
商品特性
- 双向 EMI/RFI 滤波和具有集成 ESD 保护功能的线路终端
- 牢固可靠的 ESD 保护超过了 IEC 61000-4-2(Level 4) 规格的要求
- ±15-kV 人体模型(HBM)
- ±15-kV IEC 61000-4-2 （接触放电）
- ±15-kV IEC 61000-4-2 （空气间隙放电）
- 击穿电压: 6V
- 低噪声 C-R-C 滤波器拓扑结构
- 集成型 VCC 箝位免除了增设外部 ESD 保护的需要
- 采用节省空间的 DPV 封装（0.5mm 间距）、DQD 封装（0.4mm 间距）
应用领域
- 移动手机
- PDA
- 视频控制台
- 便携式计算机
