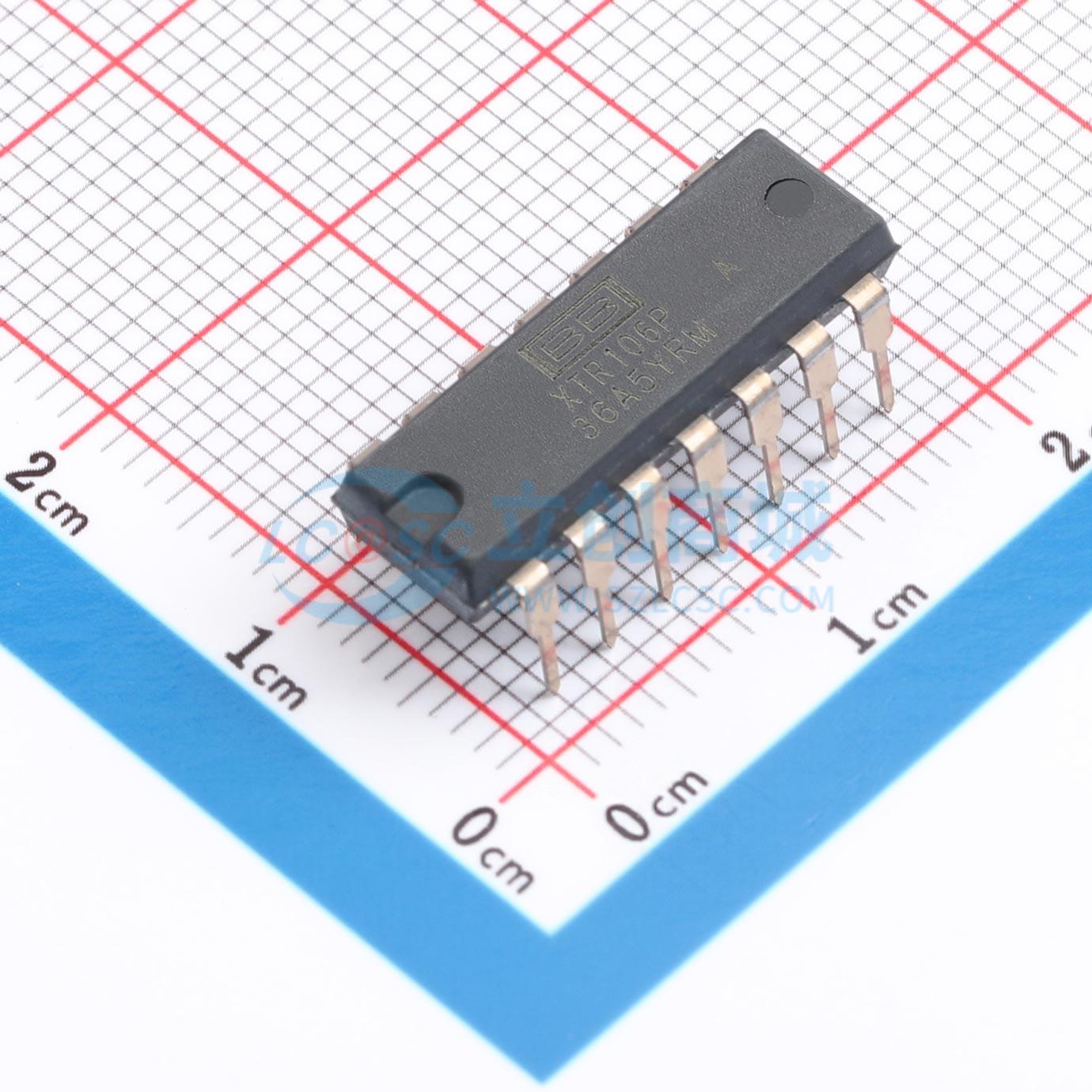

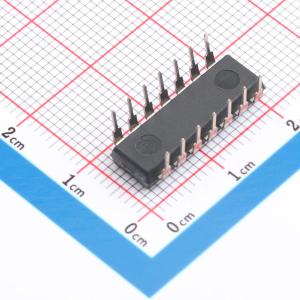

XTR106PA

XTR106 4-20mA 电流变送器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有电桥激励（2.5V 或 5V 基准电压）和线性化的 4mA 至 20mA 电流变送器 14-PDIP
品牌名称: TI(德州仪器)
商品型号: XTR106PA
商品编号: C2866018
商品封装: PDIP-14
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

XTR106是一款低成本、单片式4 - 20mA两线制电流变送器，专为桥式传感器设计。它提供完整的电桥激励（2.5V或5V参考电压）、仪表放大器、传感器线性化和电流输出电路。可为额外的外部输入电路供电的电流可从VREG引脚获取。仪表放大器可在较宽的增益范围内使用，适用于各种输入信号类型和传感器。完整电流变送器（包括线性化电桥）的总未调整误差足够低，在许多应用中无需调整即可使用。XTR106可在低至7.5V的环路电源电压下工作。线性化电路通过控制电桥激励电压对传递函数进行二阶校正。即使使用低成本的换能器，它也能使非线性改善高达20:1。 XTR106有14引脚塑料DIP和SO - 14表面贴装封装可供选择，工作温度范围为 - 40℃至 + 85℃，可在 - 55℃至 + 125℃的温度范围内工作。

商品特性

低总未调整误差
2.5V、5V电桥激励参考电压
5.1V稳压器输出
低量程漂移：最大±25ppm/℃
低失调漂移：0.25μV/℃
高电源抑制比：最小110dB
高共模抑制比：最小86dB
宽电源范围：7.5V至36V
14引脚DIP和SO - 14表面贴装

应用领域

压力电桥变送器
应变计变送器
温度电桥变送器
工业过程控制
远程数据采集与监控系统（SCADA）
远程换能器
称重系统
加速度计

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	ADC/DAC-专用型
	通道数	-
	工作电压	7.5V~36V
	工作温度	-40℃~+85℃

	属性	参数值
	基准电压源	内置
	基准电压值	2.5V；5V
	基准电压源温漂	25ppm/℃
