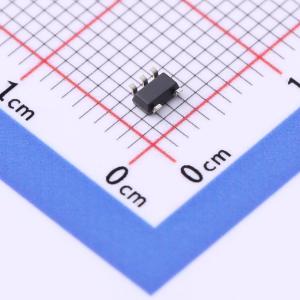

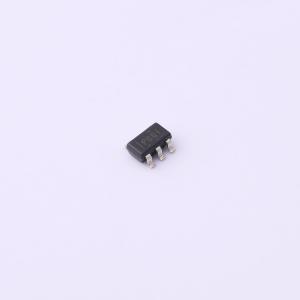

温馨提醒：图片仅供参考，商品以实物为准

TPS76325DBVT

具有使能功能的 150mA、10V、低压降稳压器

描述: 低 Iq、150mA 低压降线性稳压器 5-SOT-23 -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS76325DBVT
商品编号: C2866031
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

TPS763xx 系列低压降(LDO) 稳压器具有低压降电压、低功耗运行以及小型化封装等优点。与传统LDO稳压器相比，这些稳压器具有低压降电压和低静态电流。TPS763xx 系列器件采用5 引脚、小外形集成电路SOT-23 封装，非常适合成本敏感型设计和需要优先考虑布板空间的应用。通过结合全新的电路设计和工艺创新，使用PMOS 通道元件来替代普通的PNP 通道晶体管。因为PMOS通道元件可用作低阻值电阻器，其压降电压较低（通常在150mA 负载电流(TPS76333) 下为300mV），并且与负载电流成正比。因为PMOS 通道元件是电压驱动型器件，其静态电流较低（最大值为140μA），并且在整个输出负载电流范围（0mA 至150mA）内可保持稳定。该器件旨在用于笔记本电脑和手机等便携式系统，其低压降电压特性和低功耗运行可显著提高系统电池使用寿命。 TPS763xx 还支持使用逻辑睡眠模式关闭稳压器，从而可将TJ = 25°C 时的静态电流最大值降至1μA。TPS763xx 具有1.6V、1.8V、2.5V、2.7V、2.8V、3V、3.3V、3.8V 和5V 固定电压版本和可变电压版本（可在1.5V 至6.5V 范围内编程）。

商品特性

150mA 低压降稳压器输出电压：5V、3.8V、3.3V、3V、2.8V、2.7V、2.5V、1.8V、1.6V 以及可变电压
150mA 时压降电压典型值为300mV
过热保护
过流限制
关断模式下静态电流小于2μA
-40°C 至125°C 的工作结温范围
5 引脚SOT - 23 (DBV) 封装

应用领域

电表
光伏逆变器
HVAC 系统
伺服驱动器
运动控制
传感器变送器

交货周期

订货7-9个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	2.5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	300mV@(150mA)

	属性	参数值
	静态电流(Iq)	85uA
	噪声	140uV
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
