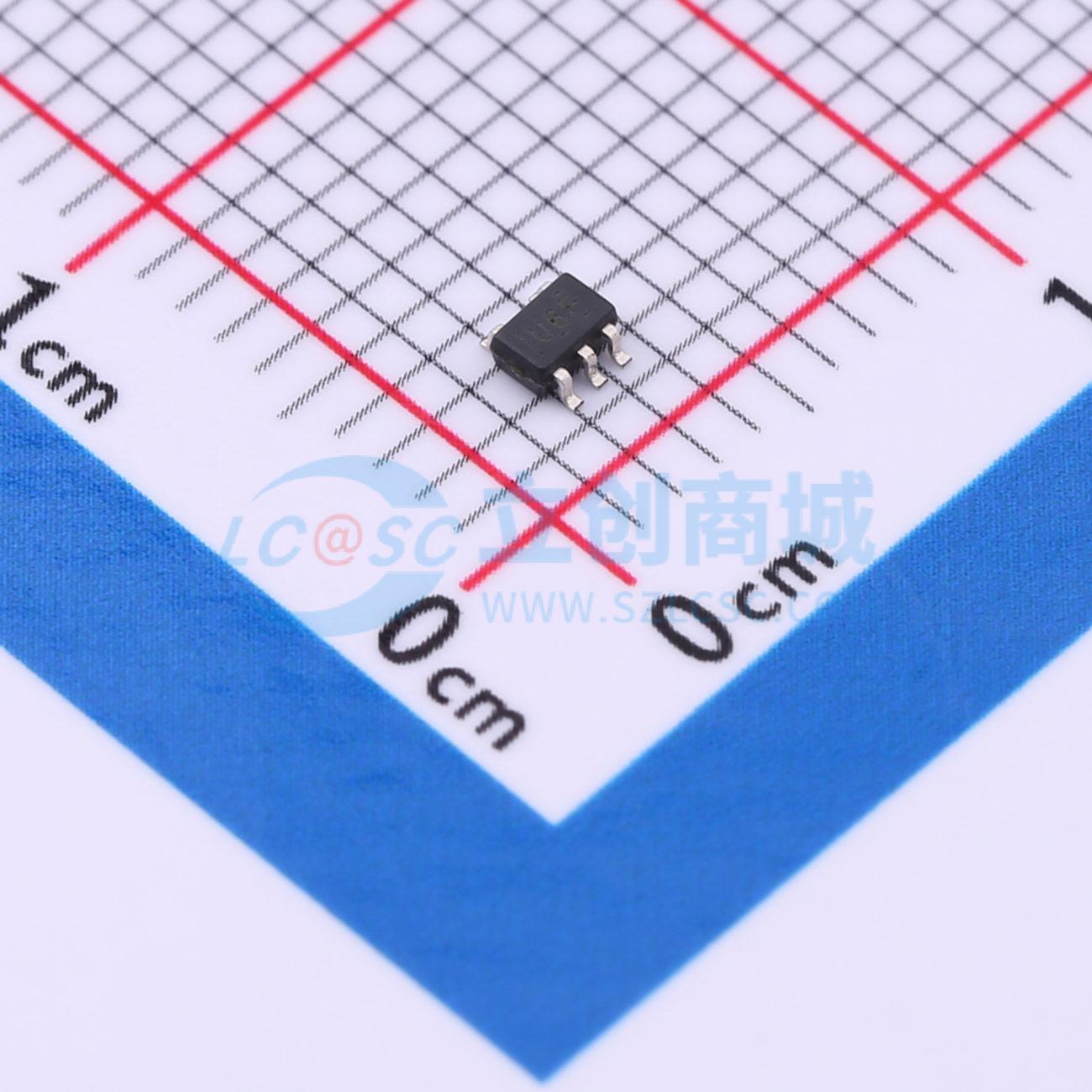

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC1G66DCKR

单双边模拟开关

描述: SN74AUC1G66 2.5V、1:1 (SPST)、单通道模拟开关
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G66DCKR
商品编号: C2866021
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

这款单路模拟开关可在VCC为0.8 V至2.7 V下工作，专门设计用于VCC为1.65 V至1.95 V的工作场景。SN74AUC1G66可处理模拟信号和数字信号，组合后的交流和直流信号必须处于VCC和GND之间，才能在任一方向传输。NanoFree™封装技术是集成电路封装概念的重大突破，将芯片直接用作封装。

商品特性

提供Texas Instruments NanoFree™封装
VCC范围为0.8 V 至 2.7 V
可在低于1V电压下工作
低功耗，ICC最大10 μA
高开-关输出电压比
高线性度
高速，在VCC = 1.8 V、CL = 15 pF下最大0.2 ns
低导通阻抗，VCC = 2.3 V下典型值为9 Ω
闩锁性能超过100 mA Per JESD 78 Class II
ESD防护超过JESD 22
人体模型（A114-A）ESD等级可达2000 V
机器模型（A115-A）ESD等级可达200 V
带电设备模型（C101）ESD等级可达1000 V

应用领域

信号选通
斩波
调制解调（调制解调器）
模数和数模转换系统的信号复用

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	导通电阻(Ron)	9Ω
	工作电压	800mV~2.7V
	导通电容(Con)	7pF

	属性	参数值
	导通时间(ton)	1.4ns
	关闭时间(toff)	1.5ns
	带宽	170MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	200ps
	功能特性	双向模拟通道
