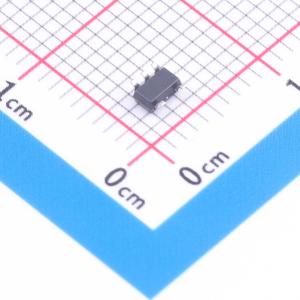

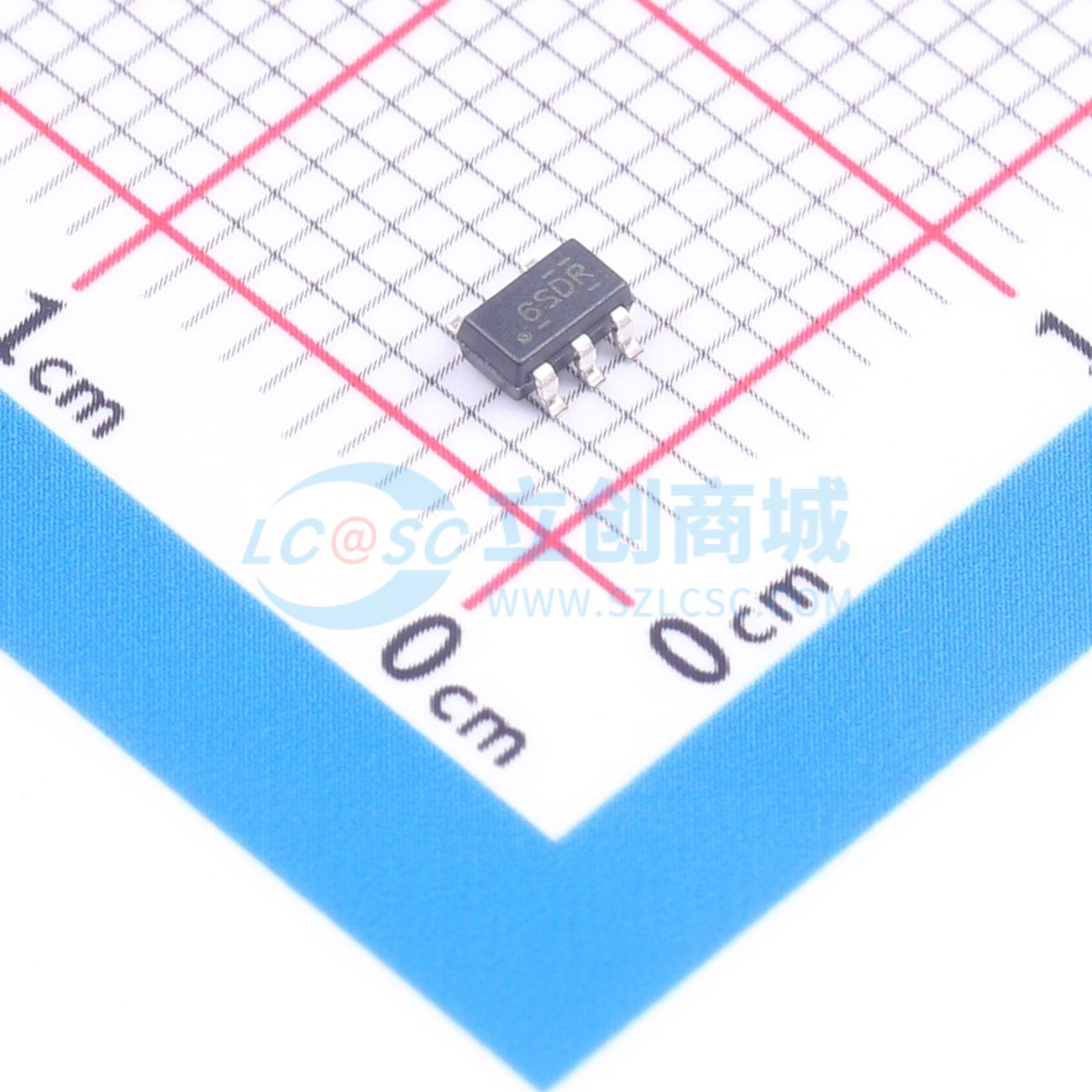

MAX4597DBVR
单通道SPST模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX4597 10pA、5V、1:1 (SPST)、单通道模拟开关（低电平有效），具有直通式引脚排列
- 品牌名称
- TI(德州仪器)
- 商品型号
- MAX4597DBVR
- 商品编号
- C2868695
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 10Ω | |
| 工作电压 | 2.4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 35ns | |
| 关闭时间(toff) | 40ns | |
| 功能特性 | 双向模拟通道 | |
| 电荷注入 | 5pC |
商品概述
MAX4597是一款单刀单掷(SPST)模拟开关，设计工作电压范围为2 V至5.5 V。该器件可同时处理数字信号和模拟信号，最高达V+的信号可双向传输。
商品特性
- 低导通电阻（10 Ω）
- 导通电阻平坦度为1.5 Ω
- 控制输入耐压可达5.5 V
- 低电荷注入（最大5 pC）
- 25℃下-3 dB带宽为300 MHz
- 总谐波失真（THD）低，为0.05%
- 支持2 V至5.5 V单电源工作
- 在5 V和3.3 V节点下指定参数
- 1 MHz下关断隔离度为83 dB
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- 关断漏电流最大为0.5 nA
- ESD性能符合JESD 22测试标准
- 人体模型（A114-B，II类）ESD测试值为2000 V
- 带电器件模型（C101）ESD测试值为1000 V
- 与TTL/CMOS逻辑兼容
应用领域
- 采样保持电路
- 电池供电设备（手机、PDA）
- 音视频信号路由
- 通信电路
- PCMCIA卡
