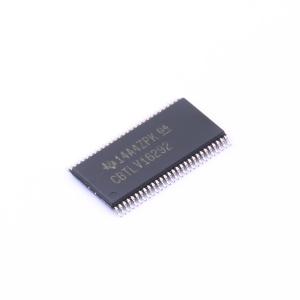

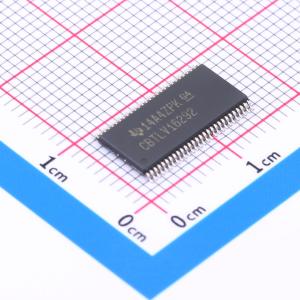

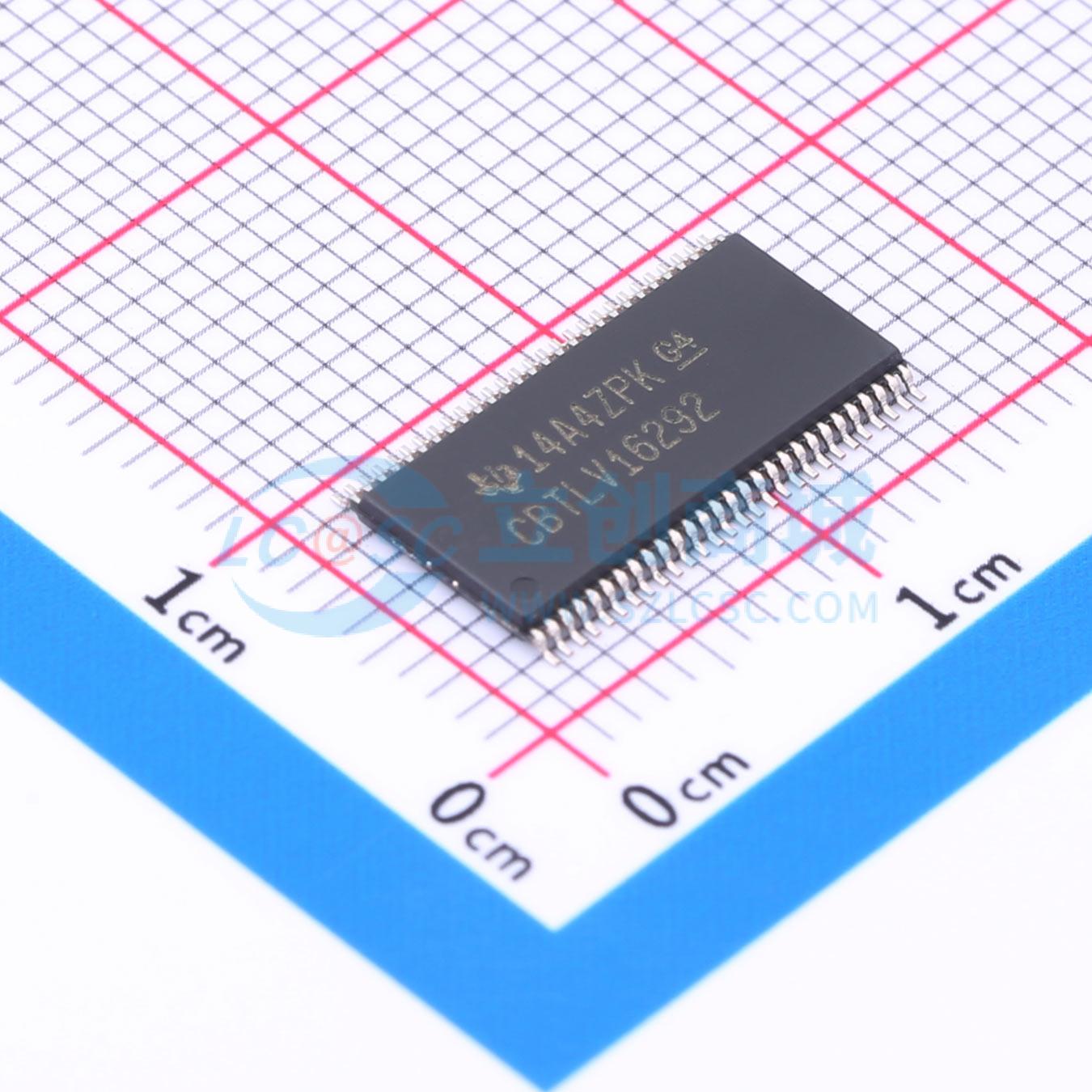

SN74CBTLV16292GR
低电压12位1-of-2 FET多路复用器/解复用器，带内部下拉电阻
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBTLV16292是一款低电压12位1-of-2高速FET多路复用器/解复用器。具有低导通电阻和内部500Ω下拉电阻到地。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBTLV16292GR
- 商品编号
- C2869029
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 12 | |
| 工作电压 | 2.3V~3.6V | |
| 导通时间(ton) | 5ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 7Ω | |
| 关闭时间(toff) | 4.5ns | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps |
商品概述
SN74CBTLV16292 是一个12位1选2高速FET多路复用器/解复用器。开关的低导通电阻使得连接时具有最小的传播延迟。
当选择（S）输入为低时，端口A连接到端口B1，RINT连接到端口B2。当S为高时，端口A连接到端口B2，RINT连接到端口B1。
该器件完全适用于使用Ioff的部分断电应用。Ioff功能确保在断电时不会有损坏电流反向流过器件。器件在断电时具有隔离特性。
商品特性
- 属于德州仪器Widebus系列
- 两个端口之间4-Ω开关连接
- 数据I/O端口上的轨到轨切换
- Io_off支持部分断电模式操作
- 先通后断功能
- 内部500-Ω下拉电阻至地
- 锁存性能超过每JESD 17 250 mA
- 12位1选2高速FET多路复用器/解复用器
- 低导通状态电阻允许具有最小传播延迟的连接
- 使用Io_off为部分断电应用全面指定
- 断电期间的隔离
- 如果遵守输入和输出箝位电流额定值，可以超出输入和输出的负电压额定值
- 根据JESD 51-7计算封装热阻
- 为了确保设备正常运行，所有未使用的控制输入必须保持在Vcc或GND
