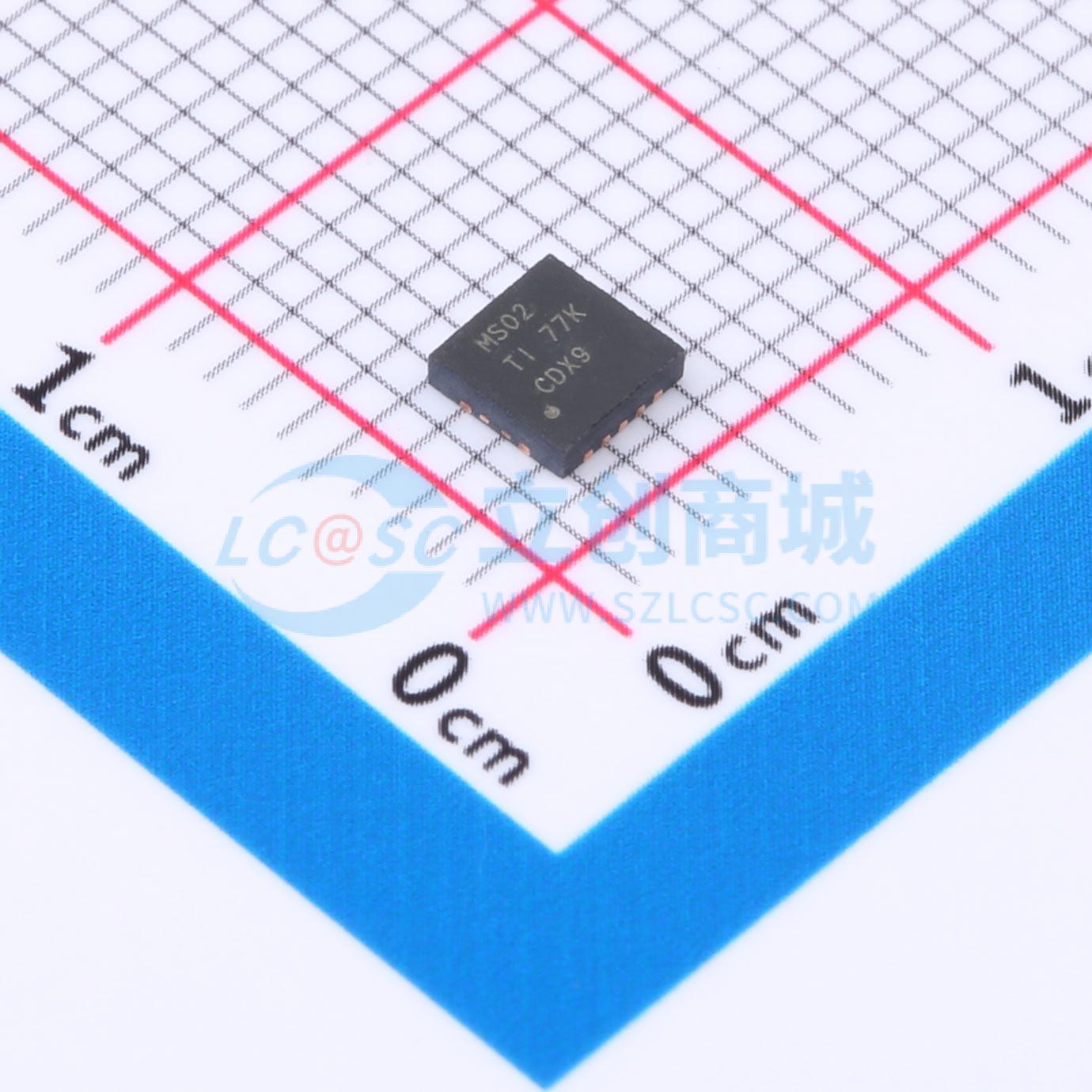

温馨提醒：图片仅供参考，商品以实物为准
SN74AUC02RGYR
四通道2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC02 4 通道、2 输入、0.8V 至 2.7V 高速或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC02RGYR
- 商品编号
- C2869052
- 商品封装
- VQFN-14-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 800mV~2.7V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 9mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 9mA | |
| 系列 | 74AUC | |
| 传播延迟(tpd) | 2.2ns@1.8V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
这是一款四路2输入正或非门，可在0.8V 至 2.7V VCC下工作，专为1.65V 至 1.95V VCC工作场景设计。SN74AUC02器件采用正逻辑，实现布尔函数Y = 非(A + B) 或 Y = (非A) · (非B)。该器件针对使用Ioff的部分掉电应用做了完整规范，Ioff电路会禁用输出，防止器件掉电时产生损坏器件的反向电流。
商品特性
- 针对1.8V工作优化，支持3.6V I/O容限，可支持混合模式信号工作
- Ioff支持部分掉电模式工作
- 支持低于1V电压工作
- 1.8V下最大tpd为2.2 ns
- 低功耗，最大Icc为10μA
- 1.8V下输出驱动为±8mA
- 闩锁性能超过JESD 78 II类规范的100mA要求
- ESD保护性能超过JESD 22标准要求
- 人体模型（A114-A）ESD等级达到2000V
- 机器模型（A115-A）ESD等级达到200V
- 带电器件模型（C101）ESD等级达到1000V
