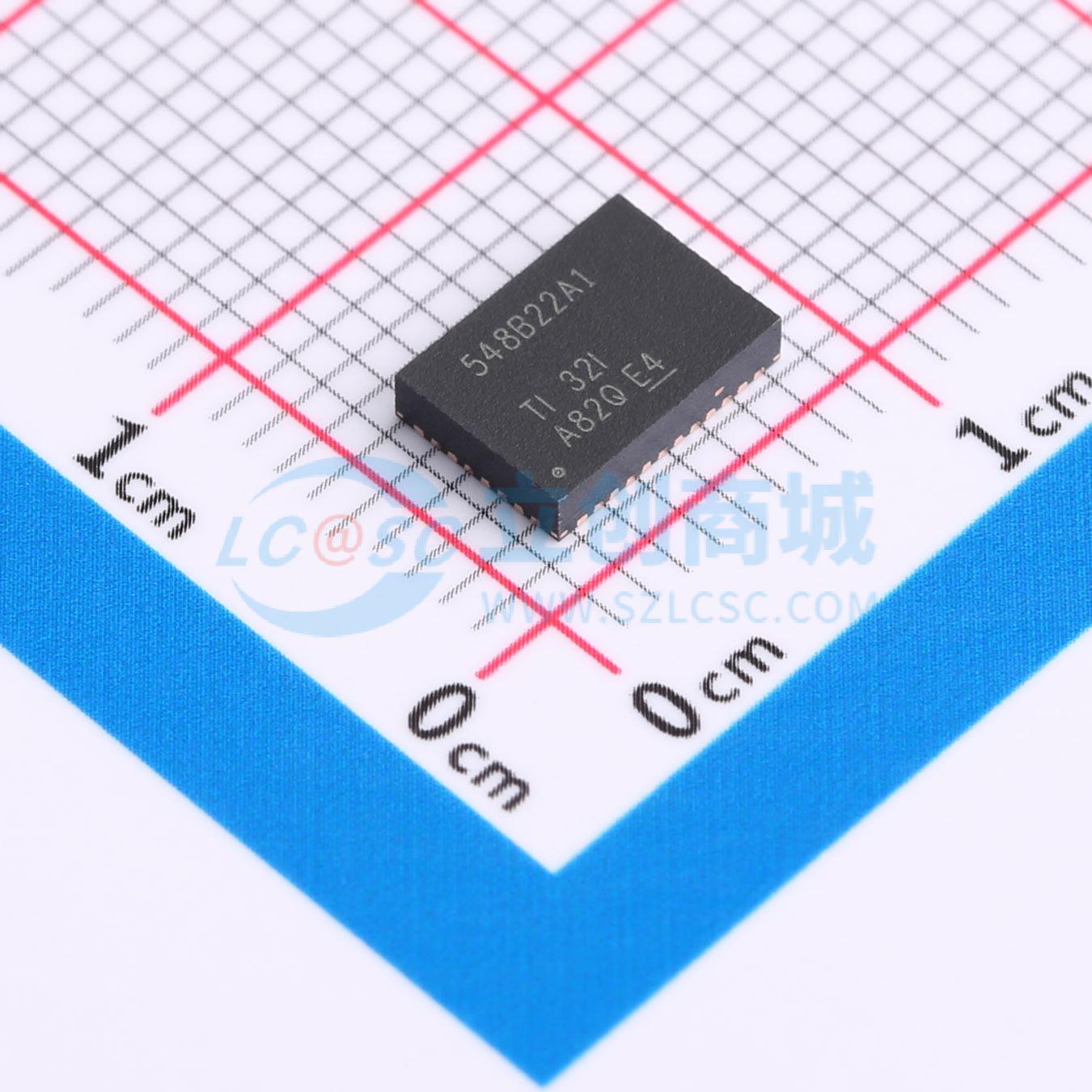

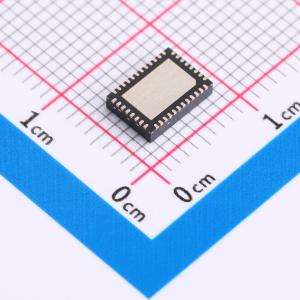

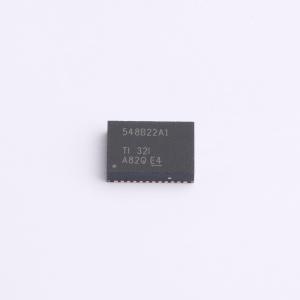

TPS548B22RVFR

1.5V至18V Vin，4.5V至22V VDD，具有全差动传感功能的25A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS548B22 具有差分遥感功能的 1.5V 至 18V、25A 同步 SWIFT™ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS548B22RVFR
商品编号: C2869055
商品封装: LQFN-CLIP-40-EP(5x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TPS548B22器件是一款具有自适应导通时间D-CAP3模式控制的紧凑型单相降压转换器。该器件针对空间受限类电源系统而设计，可实现高精度、高效率和快速瞬态响应，易于使用，且使用的外部组件较少。该器件采用全差动传感和集成FET，高侧导通电阻为4.1 mΩ，低侧导通电阻为1.9 mΩ。此外，该器件还具备0.5%的精度和0.9V基准电压，环境温度范围介于 -40°C和 +125°C之间。具有竞争力的特性包括：超低的外部组件数、精准的负载和线路调节、输出电压设定值精度、自动跳过或FCCM工作模式以及内部软启动控制。 TPS548B22器件采用7 mm×5 mm、40引脚、LQFN-CLIP (RVF)封装（RoHs豁免）。 The TPS548B22 device is a high-efficiency, single-channel, FET-integrated, synchronous buck converter. It is suitable for point-of-load applications with 25 A or lower output current in storage, telecomm and similar digital applications. The device features proprietary D-CAP3 mode control combined with adaptive on-time architecture. This combination is ideal for building modern high/low duty ratio, ultra-fast load step response DC-DC converters. The TPS548B22 device has integrated MOSFETs rated at 25-A TDC. The converter input voltage range is from 1.5 V up to 18 V, and the VDD input voltage range is from 4.5 V to 22 V. The output voltage ranges from 0.6 V to 5.5 V. Stable operation with all ceramic output capacitors is supported, because the D-CAP3 mode uses emulated current info

商品特性

转换输入电压范围 (PV|N)：1.5V至18V
输入偏置电压 (VDD) 范围：4.5V至22V
输出电压范围：0.6V至5.5V
集成型4.1 mΩ和1.9 mΩ功率MOSFET，持续输出电流为25A
基准电压范围：0.6V至1.2V（步长为500 mV），采用VSEL引脚
±0.5%，0.9VREF容限范围： -40°C至 +125°C（结温）
真正的差分远程感测放大器
D-CAP3™可在无需外部补偿的情况下支持大容量电容和/或小型MLCC的控制环路
自适应导通时间控制，具有4种频率设置可供选择：425kHz、650kHz、875kHz和1.05MHz
温度补偿，并具有可编程正负电流限制和OC钳位
可选断续或闭锁过压保护(OVP)或欠压保护(UVP)
VDD欠压锁定(UVLO)，通过精确的EN滞后从外部进行调整
预偏置启动支持
Eco-Mode和FCCM可供选择
全套故障保护和PGOOD
7 mm×5 mm×1.5 mm、40引脚、堆叠削波式LQFN-CLIP封装

应用领域

企业级存储、固态硬盘(SSD)、网络附属存储(NAS)
无线和有线通信基础设施
工业PC、自动化、自动测试设备(ATE)、可编程逻辑控制器(PLC)、视频监控
企业服务器、交换机、路由器
AISIC、SoC、FPGA、DSP内核和I/O导轨

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~18V
	输出电压	-
	输出电流	25A
	开关频率	875kHz；650kHz；1.05MHz；625kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
