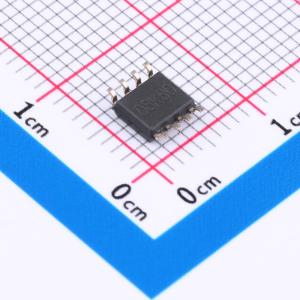

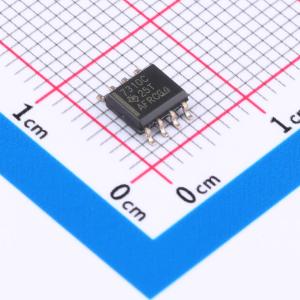

温馨提醒：图片仅供参考，商品以实物为准
ISO7310CDR
ISO7310CDR
- 描述
- ISO7310C 低功耗、单通道、25Mbps 数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7310CDR
- 商品编号
- C2869043
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | - | |
| 最大数据速率 | 25Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 默认输出 | 高电平；低电平 | |
| 隔离电压(Vrms) | 3000 | |
| CMTI(kV/us) | 65kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
ISO7310x可提供符合UL标准的长达1分钟且高达3000 V_RMS的电流隔离，以及符合VDE标准的4242 V_PK隔离。这些器件具有一个隔离通道，其逻辑输入和输出缓冲器由二氧化硅 (SiO₂) 绝缘隔栅分离开来。通过与隔离电源一起使用，ISO7310x可防止数据总线或者其它电路上的噪声电流进入本地接地端并干扰或者损坏敏感电路。这些器件已针对恶劣环境集成了噪声滤波器，在此类环境下，器件的输入引脚上可能会出现短噪音脉冲。ISO7310x具有晶体管晶体管逻辑电路(TTL)输入阈值，工作电压范围为3V到5.5V。凭借创新的芯片设计和布线技术，ISO7310x的电磁兼容性得到了显著增强，从而可确保提供系统级ESD、EFT和浪涌保护并符合辐射标准。
商品特性
- 信号传输速率：25Mbps
- 输入端集成有噪声滤波器
- 默认输出“高电平”和“低电平”选项
- 低功耗：ICC典型值，1Mbps时为1.9mA，25Mbps时为3.8mA（5V电源供电时）；1Mbps时为1.4mA，25Mbps时为2.6mA（3.3V电源供电时）
- 低传播延迟：典型值32ns（5V电源供电时）
- 3.3V和5V电平转换
- 优异的电磁兼容性(EMC)
- 系统级静电放电(ESD)、瞬态放电(EFT)以及抗浪涌保护
- 低辐射
- 隔离隔栅寿命：>25年
- 可由3.3V和5V电压供电
- 窄体小尺寸集成电路(SOIC)-8封装
- 安全及管理批准：符合DIN V VDE V 0884-10标准和DIN EN61010-1标准的4242 V_PK隔离；符合UL 1577标准且长达1分钟的3000 V_RMS隔离；CSA组件接受通知5A，IEC 60950-1和IEC 61010-1终端设备标准中的CSA组件接受列表项；符合GB4943.1-2011的CQC认证
应用领域
- 工业用FieldBus
- ProfiBus
- ModBus
- DeviceNet数据总线
- 伺服控制接口
- 电机控制
- 电源
- 电池组
