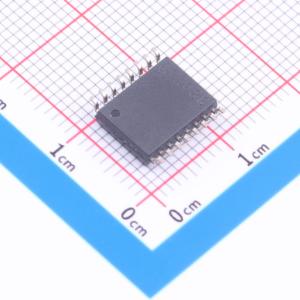

ISO7641FMDW

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7641FM 四通道、3/1、150Mbps、默认输出低电平数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7641FMDW
商品编号: C2869463
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.738232克(g)

商品参数

商品概述

ISO7640FM 和 ISO7641FM 可提供符合 UL 和 VDE 标准且长达 1 分钟的 6 kVₚₖ 电流隔离。经实践证明，这些器件在 400 Vᵣₘₛ 工作电压下可提供符合终端设备标准 EN/UL/CSA 60950 - 1 和 61010 - 1 且高达 5 kVᵣₘₛ 的强化绝缘。ISO7640F 和 ISO7641F 均为四通道隔离器；ISO7640F 有四个正向通道，而 ISO7641F 有三个正向通道和一个反向通道。后缀 F 表示故障安全情况下输出默认为低电平状态。M 级器件为高速隔离器，具有 150Mbps 的数据传输速率和短暂传播延迟。每个隔离通道都有一个由二氧化硅 (SiO₂) 绝缘隔栅分开的逻辑输入和输出缓冲器。与隔离电源配合使用，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地或者干扰或损坏敏感电路。这些器件具有晶体管晶体管逻辑电路 (TTL) 输入阈值，并且可由 2.7V、3.3V 和 5V 电压供电运行。通过 3.3V 或 2.7V 电源供电时，所有输入均可耐受 5V 电压。

商品特性

信号传输速率：150Mbps
低功耗，每通道 I₍₍CC₎₎ 典型值（3.3V 电源）：
- ISO7640FM：在 25Mbps 时为 2mA
- ISO7641FM：在 25Mbps 时为 2.4mA
低传播延迟：7ns（典型值）
故障安全模式下的输出默认为低电平状态
宽温度范围： - 40°C 至 125°C
50kV/μs 瞬态抗扰度，典型值
采用 SiO₂ 隔离格栅，使用寿命长
可由 2.7V、3.3V 和 5V 电源及逻辑电平供电
宽体小外形尺寸集成电路 (SOIC) - 16 封装
安全及管理批准：
- 符合 UL 1577 且长达 1 分钟的 6000Vₚₖ/4243Vᵣₘₛ
- VDE 6000Vₚₖ 瞬态过压，符合 DIN V VDE V0884 - 10 (VDE V 0884 - 10):2006 - 12 标准的 1414Vₚₖ 工作电压
- CSA 组件接受通知 5A、IEC 60950 - 1、IEC61010 - 1 和 IEC 60601 - 1 终端设备标准
- 符合 EN/UL/CSA 60950 - 1 和 EN/UL/CSA61010 - 1 标准的 TUV 5kVᵣₘₛ 强化绝缘
- 符合 GB4943.1 - 2011 标准的 CQC 强化绝缘

应用领域

工业现场总线 (Fieldbus)
- Profibus 现场总线
- Modbus
- DeviceNet 数据总线
伺服控制接口
电机控制
电源
电池组
是下列应用中光耦合器的替代产品

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	150Mbps

	属性	参数值
	默认输出	低电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	75kV/us
	工作温度	-40℃~+125℃
