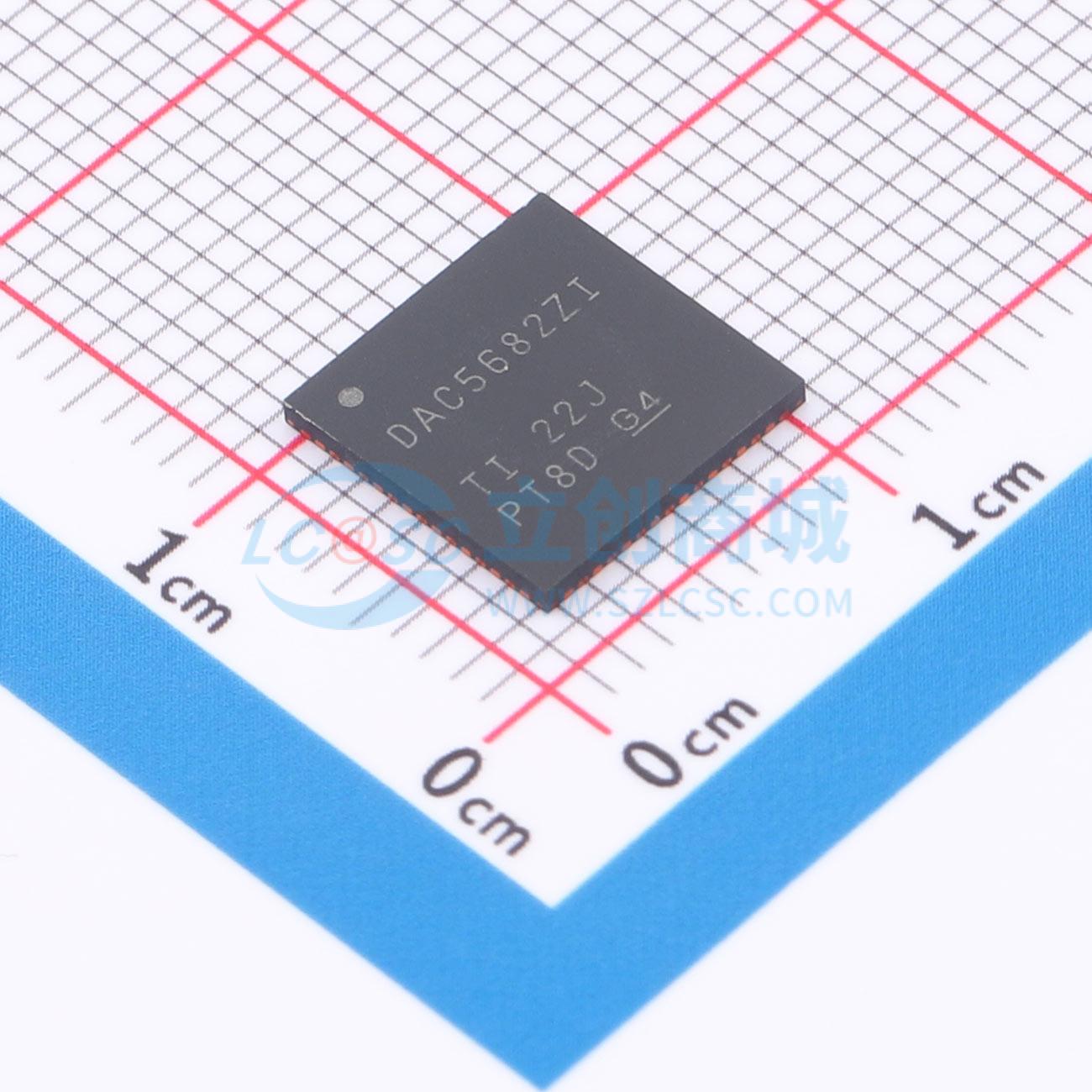

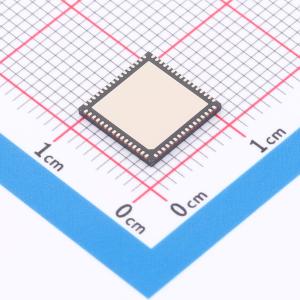

温馨提醒：图片仅供参考，商品以实物为准

DAC5682ZIRGCT

16位、1.0GSPS 2x - 4x插值双通道数模转换器

描述: DAC5682Z 双通道、16 位、1.0GSPS、1x-4x 内插数模转换器 (DAC)
品牌名称: TI(德州仪器)
商品型号: DAC5682ZIRGCT
商品编号: C2869484
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 1.288125克(g)

商品参数

商品概述

DAC5682Z是一款双通道16位、1.0 GSPS的数模转换器（DAC），集成宽带LVDS数据输入、2倍/4倍插值滤波器、片内时钟倍频器和内部电压基准。DAC5682Z可提供出色的线性度、噪声、串扰和PLL相位噪声性能。DAC5682Z集成带片上端接的宽带LVDS端口。满速率输入数据可传输至单个DAC通道，半速率和1/4速率输入数据可通过片内2倍或4倍FIR滤波器进行插值。每个插值FIR滤波器可配置为低通或高通模式，支持选择高阶输出频谱镜像。片内延迟锁定环（DLL）为LVDS输入数据时钟提供偏斜控制，简化了LVDS接口设计。如需了解所有可用封装，请见数据手册末尾的可订购增编。

商品特性

16位数模转换器（DAC）
1.0 GSPS 更新速率
16位宽带输入LVDS数据总线
内置8个采样输入FIFO
双DAC模式支持交错I/Q数据
高性能
180 MHz下WCDMA TM1的ACLR为73 dBc
内置2倍-32倍时钟倍频PLL/VCO
内置2倍或4倍插值滤波器
阻带过渡范围为0.4 Fdata至0.6 Fdata
滤波器可配置为低通或高通模式
支持选择高阶输出镜像
内置Fs/4粗混频器
内置片内1.2 V基准源
差分可扩展输出范围为2 mA至20 mA
采用64引脚9 mm × 9 mm QFN封装

应用领域

蜂窝基站
宽带无线接入（BWA）
WiMAX 802.16
固定无线回传
电缆调制解调器终端系统（CMTS）

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	16位
	通道数	2
	接口类型	LVDS；SPI
	工作电压	1.7V~1.9V；3V~3.6V

	属性	参数值
	输出类型	电流-非缓冲
	积分非线性	4LSB
	工作温度	-40℃~+85℃
	更新速率	1GHz
	功能特性	集成锁相环；差分输出；内置基准源
